Замена шлейфа затвора объектива Olympus U1 (Mju, Mju I, Stylus)

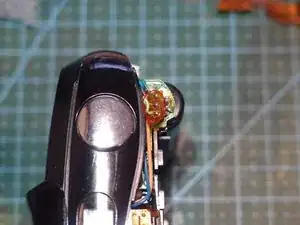

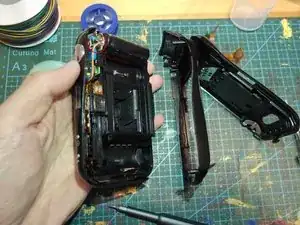

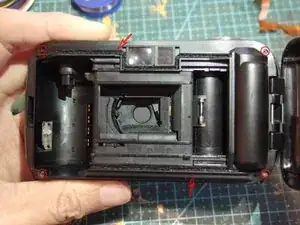

Открутите четыре винта, отмеченные кружками. Затем можно снять заднюю часть. Осторожно обращайтесь с полоской светозащиты по стрелке. Если хотите сохранить её целой, капните немного спирта и аккуратно подденьте.

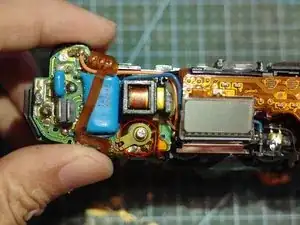

Не прикасайтесь к детали в красном круге!

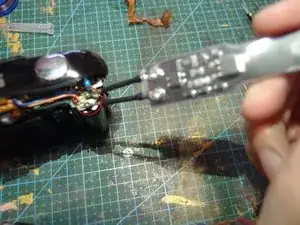

Немедленно разрядите конденсатор.

Отпаять три провода соединения затвора и FPC.

Можно снять переднюю крышку. Берегите ЖК-экран.

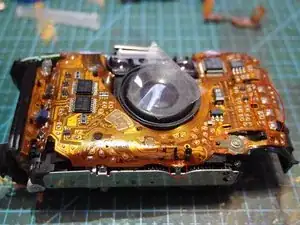

Отпаять соединение FPC с корпусом и контакты кода пленочного кассетного механизма.

Открутите винт в правом нижнем углу.

Открутите винт, фиксирующий шлейф затвора, плату FPC и соединение вспышки.

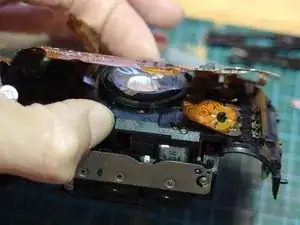

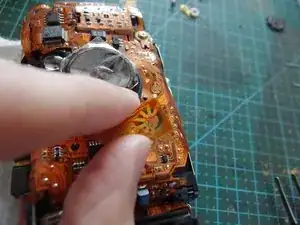

Осторожно приподнимите главную плату.

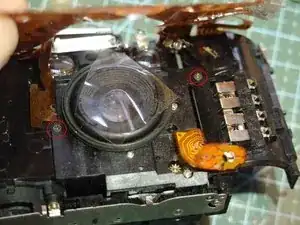

Отверните 2 винта.

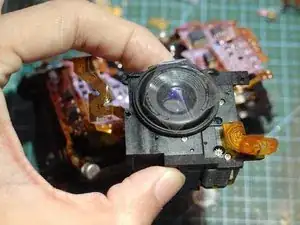

Одновременно и плавно нажмите по бокам и извлеките модуль объектива.

Некоторые шлейфы имеют перемычки после предыдущего ремонта — рекомендуется заменить шлейф на новый.

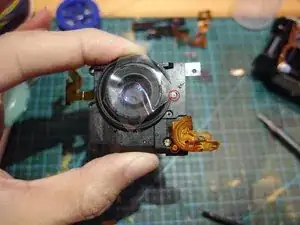

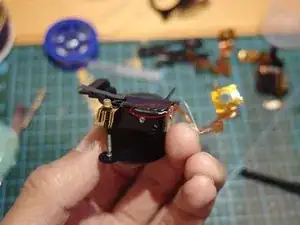

Открутите 2 винта, чтобы разобрать модуль объектива.

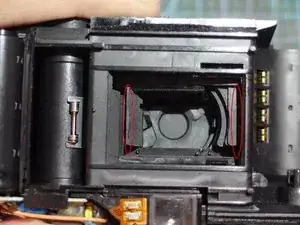

Аккуратно снимите приклеенные светозащитные элементы.

Разделите два склеенных участка ножом.

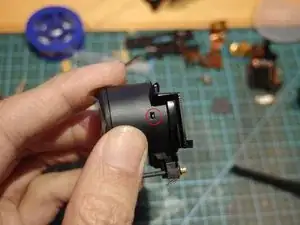

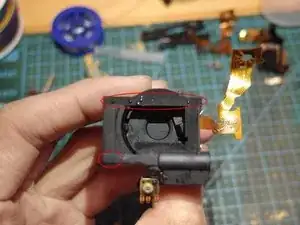

На кожухе объектива есть два отверстия — аккуратно надавите в отверстие небольшим инструментом и снимите верхнюю часть.

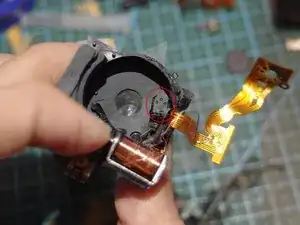

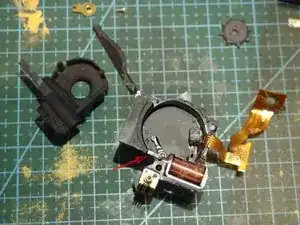

Рукоятка, указанная стрелкой, очень важна. Если затвор работает нормально, дальнейшая разборка затвора не требуется.

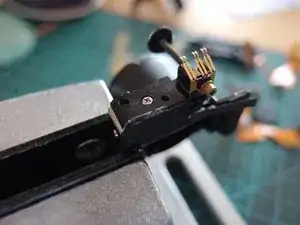

Удерживая этот штифт, зафиксируйте затвор в открытом положении и извлеките оптопару.

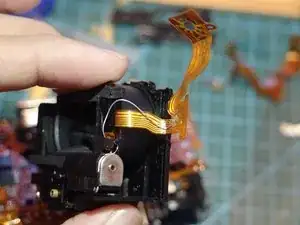

Замените шлейф на новый и соберите для проверки.

Приклейте заново.

Оставьте достаточную длину для движения внутренней части.

После замены шлейфа дополнительно проверьте два контакта мультиметром в режиме диода. Если контакт в порядке, но затвор не срабатывает, основной пусковой конденсатор может быть изношен — замените его на новый (220 µF) и повторите попытку.
