Замена блока объектива Olympus VR-350

Снимите по два винта 4 мм с каждой стороны корпуса камеры крестовой отверткой PH000.

Снимите четыре винта 4 мм с нижней части камеры крестовой отверткой PH000.

Используйте пластиковые приспособления для вскрытия и пальцы, чтобы отжать переднюю панель от корпуса камеры.

Возможно, потребуется открыть крышку отсека батареи, чтобы снять переднюю панель.

С помощью пальцев отожмите заднюю крышку.

При снятии задней части корпуса мембрана кнопок может выскочить. Не потеряйте этот лист.

ЖК-экран соединён с корпусом камеры оранжевым шлейфом. Не тяните этот шлейф.

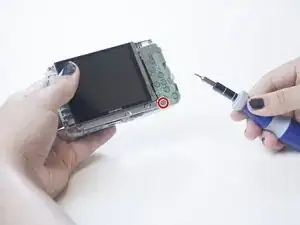

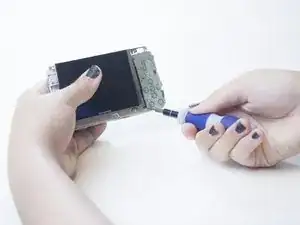

Отверткой PH000 снимите винт 4 мм с нижнего левого угла пластины кнопок, расположенной под мембраной кнопок.

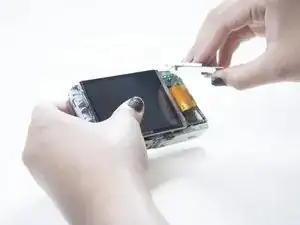

Поднимите кнопку-подушку, чтобы полностью открыть видимый шлейф.

Возможно, потребуется отогнуть кнопку-подушку в сторону.

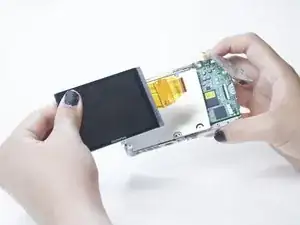

Выньте ЖК-экран и шлейф.

Шлейф должен легко выниматься.

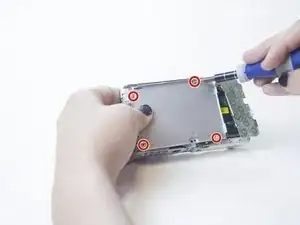

Снимите металлическую пластину, которая была под ЖК-экраном, открутив четыре винта 4 мм крестовой отверткой PH000.

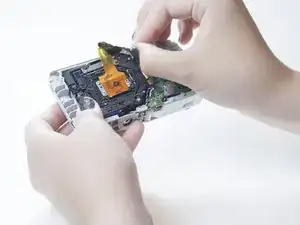

Отсоедините оранжевый шлейф от разъёма на левой стороне материнской платы.

Для этого аккуратно поднимите маленький серый фиксатор и вытяните шлейф.

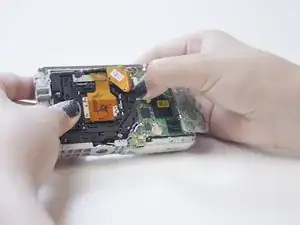

Под материнской платой находятся ещё два маленьких шлейфа, подключённых к блоку объектива. Вытяните их из разъёмов на плате.

Возможно, потребуется приложить усилие, чтобы вынуть шлейфы.

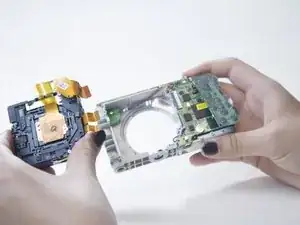

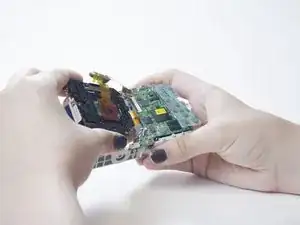

Поднимите блок объектива вверх и выньте его.
