Замена видоискателя Panasonic DMC-FZ70
В этом руководстве вы разберёте заднюю панель, чтобы добраться до видоискателя камеры. Видоискатель камеры используется для согласования вида глазами с кадром, который снимает камера. Для работы не требуется ничего особенного, кроме осторожности при извлечении ленточных кабелей. Если изображение в видоискателе существенно отличается от того, что видно на экране камеры, или вы видите только чёрный цвет, то деталь необходимо заменить, следуя этому руководству. Перед началом убедитесь, что аккумулятор и карта SD удалены.
Шаг 1
Все винты следует выкручивать отверткой Phillips #0.
С помощью отвертки выкрутите два Phillips винта 5,0 мм справа от ЖК-экрана.
Шаг 2
Переверните камеру на левую сторону экрана и выкрутите там один Phillips винт 5 мм.
Шаг 3
Переверните камеру вверх дном и выкрутите три винта 5 мм, находящиеся на нижней части корпуса.
Шаг 4
На верхней части камеры найдите две направляющие с тонкой металлической пластиной между ними.
С помощью металлической лопатки подденьте эту пластину и вытолкните её из направляющих, чтобы отсоединить от камеры.
Шаг 5
Удалите четыре только что оголённых винта Phillips 5 мм.
Шаг 6
Медленно потяните за обе стороны камеры, пока обе половины не начнут расходиться.
Не тяните слишком сильно, так как обе половины удерживаются лентами с разъёмами ZIF.
Шаг 7

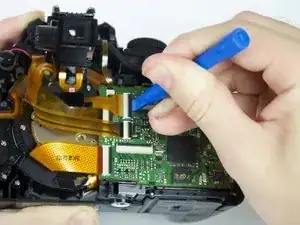

Используя пластиковый инструмент для вскрытия, аккуратно отогните маленькие чёрные защёлки, которые фиксируют ленточные кабели в ZIF-разъёмах на материнской плате.
После освобождения аккуратно выньте ленточные кабели из разъёмов.
Для разделения двух половинок камеры необходимо снять только два указанных разъёма.
Шаг 8

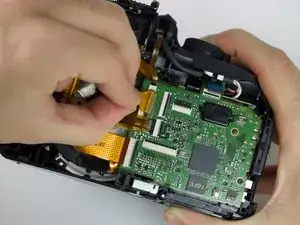

С помощью пластикового инструмента для вскрытия отогните чёрный фиксатор на ZIF-разъёме, который соединяет видоискатель с материнской платой.
После открытия разъёма аккуратно вытяните кабель из его слота.
Шаг 9

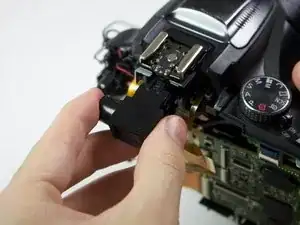

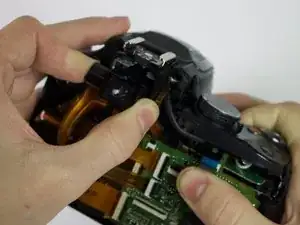

Держа за боковые стороны видоискателя, вытяните его из корпуса камеры.
Для извлечения видоискателя требуется сильное, но ровное усилие.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
