Замена ЖК-экрана Panasonic DMC-FZ70
В этом руководстве показано, как снять ЖК-экран Вашей камеры. Если экран треснул или не работает, вы можете воспользоваться этим руководством, чтобы узнать, как снять и заменить его. Перед началом убедитесь, что аккумулятор и карта SD извлечены.
Шаг 1
Все винты следует выкручивать крестовой отверткой Phillips #0.
С помощью отвертки открутите два крестообразных винта 5,0 мм справа от ЖК-экрана.
Шаг 2
Переверните камеру на левую сторону экрана и открутите там один крестообразный винт 5 мм.
Шаг 3
Переверните камеру вверх ногами и открутите три винта 5 мм, расположенные на нижней части корпуса.
Шаг 4
На верхней части камеры найдите две направляющие с тонким металлическим листом на дне между ними.
Металлической лопаткой подденьте этот лист и вытолкните его из направляющей, чтобы отсоединить от корпуса камеры.
Шаг 5
Снимите четыре только что обнаженные крестообразные винта 5 мм.
Шаг 6
Медленно потяните обе половины корпуса камеры в стороны, пока они не начнут расходиться.
Не тяните слишком сильно — обе половины удерживаются соединительными кабелями ZIF.
Шаг 7
Пластиковым инструментом для вскрытия осторожно приподнимите маленькие черные язычки, фиксирующие ленточные кабели в ZIF-разъемах на плате.
После освобождения аккуратно извлеките ленточные кабели из разъема.
Требуется отсоединить только два указанных разъема, чтобы разделить обе половины камеры.
Шаг 8

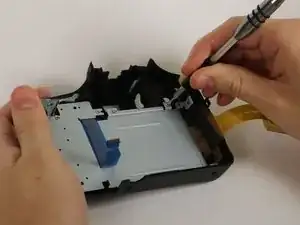

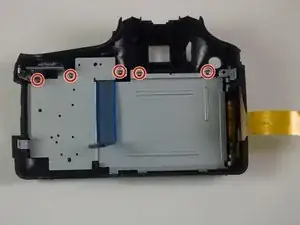

Открутите пять винтов 5 мм на панели, которую вы только что сняли.
Шаг 9

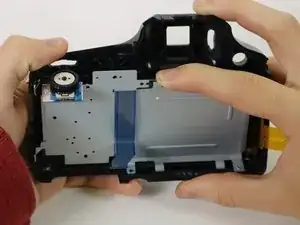

Снимите всю серебристую панель, чтобы получить доступ к задней стороне ЖК-экрана.
Шаг 10

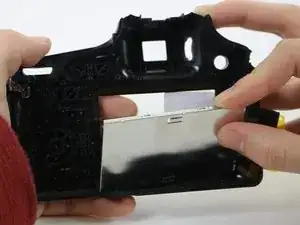

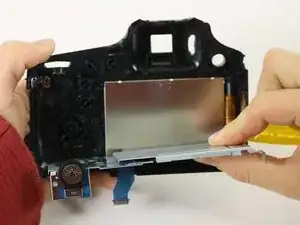

Снимите ЖК-экран.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
