Замена задней рамки Panasonic DMC-FZ70

Камеры

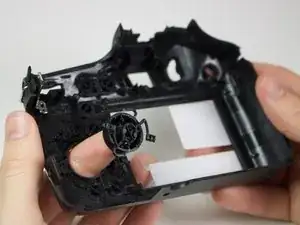

В этом руководстве показано, как получить доступ к передней рамке камеры. Это часть камеры, содержащая кнопки, такие как кнопка воспроизведения и кнопки курсора, а также окно, через которое просматривается ЖК-экран. Если эти кнопки ослабли или рамка треснула, это руководство поможет заменить рамку. Перед началом убедитесь, что аккумулятор и карта SD извлечены.

Шаг 1

Все винты следует выкручивать крестовой отверткой Phillips #0.

Используя отвертку, выкрутите два винта Phillips длиной 5,0 мм справа от ЖК-экрана.

Шаг 2

Переверните камеру на левую сторону экрана и выкрутите находящийся там винт Phillips длиной 5 мм.

Шаг 3

Переверните камеру вверх дном и выкрутите три винта длиной 5 мм, находящиеся на нижней части.

Шаг 4

На верхней части камеры найдите две направляющие с тонкой металлической пластиной между ними у основания.

Металлической лопаткой подденьте эту пластину и вытолкните её из направляющей, чтобы отсоединить от камеры.

Шаг 5

Далее удалите четыре винта Phillips длиной 5 мм, которые вы только что оголили.

Шаг 6

Медленно потяните обе стороны камеры, пока обе половинки не начнут отделяться друг от друга.

Не тяните слишком сильно, так как обе половинки соединены кабелями с разъёмами ZIF.

Шаг 7

Используя пластиковый инструмент для вскрытия, аккуратно откиньте маленькие чёрные защёлки, которые фиксируют ленточные кабели в ZIF-разъёмах на материнской плате.

Осторожно вытяните ленточные кабели из слота после их освобождения.

Для разделения двух половинок камеры необходимо снять только два указанных разъёма.
