Замена главной платы Panasonic DMC-FZ35

Пошаговое руководство по замене главной печатной платы.

Шаг 1

Извлеките батарею и карту памяти из устройства.

Шаг 2

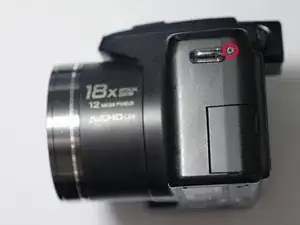

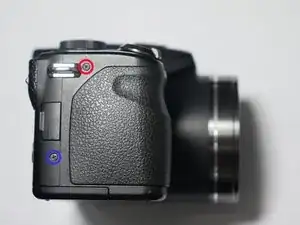

Удалите 1 винт (0,4 мм) с левой стороны корпуса

Удалите 1 винт (0,4 мм) с правой стороны корпуса рядом с креплением ремешка.

Удалите 1 винт (0,6 мм) с правой стороны корпуса рядом с дверцей USB.

Шаг 3

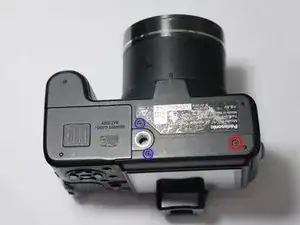

Удалите 3 винта с нижней части корпуса

Удалите 2 винта (0,6 мм) рядом с дверцей

Удалите 1 винт (0,4 мм) напротив дверцы

Шаг 4

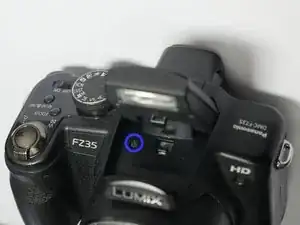

Поднимите выдвижную вспышку, нажав кнопку вспышки.

Удалите винт (0,6 мм) под блоком вспышки.

Шаг 5

Будьте осторожны. Не поднимайте крышку полностью, так как она всё ещё подключена к главной плате через гибкие шлейфы.

Немного приподнимите крышку, как показано на изображении №1

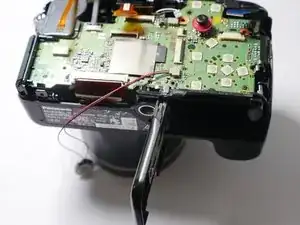

Наклоните заднюю крышку, как показано на изображении №2. Будьте осторожны, шлейфы всё ещё подключены.

Шаг 6

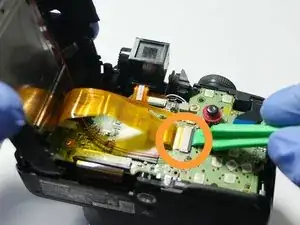

Поднимите защёлку разъёма кабеля ЖК с помощью лопатки или другого инструмента.

Поднимите защёлку подсветки с помощью лопатки или другого инструмента

Снятие микрофонного провода необязательно. Рекомендуется оставить его подключённым. Микрофон может быть повреждён, если тянуть за провод.

Шаг 7

Удалите 2 винта (0,4 мм), удерживающих блок микрофона

На следующем шаге (показано на изображении №2) снимите металлическую деталь крепления микрофона.

На следующем шаге (показано на изображении №3) подденьте микрофон лопаткой. Осторожно, не повредите проводку.

Шаг 8

Освободите фиксаторы, удерживающие рамку ЖК-дисплея.

Снимите металлическую рамку ЖК, как показано на изображении №2

Снимите ЖК-дисплей, как показано на изображении №3

Шаг 9

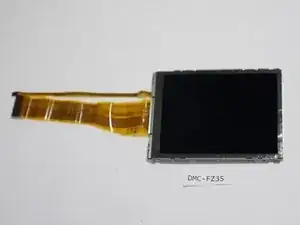

Замените старый ЖК-дисплей на новый.

Если подсветка в порядке, можно приобрести только ЖК-дисплей. Но проще купить ЖК вместе с подсветкой. Заменяемый ЖК-дисплей VYQ5034

Шаг 10

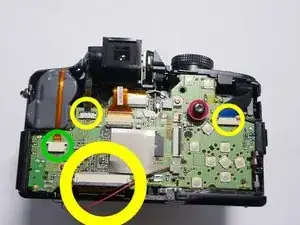

Вытащите 3 гибких кабеля с помощью плоских тонкогубцев (проще предварительно отодвинуть чёрные защёлки). Это скользящие защёлки, а не подъёмные.

Выньте одиночный кабель из разъёма. Это разъём с трением.

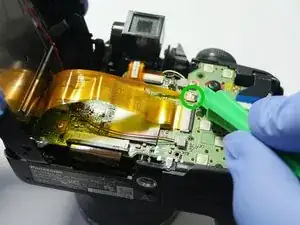

Поднимите защёлку кабеля (изображение №2) с помощью лопатки, как показано ранее, и отсоедините кабель.

Поднимите защёлку кабеля (изображение №3) с помощью лопатки и отсоедините кабель.

Шаг 11

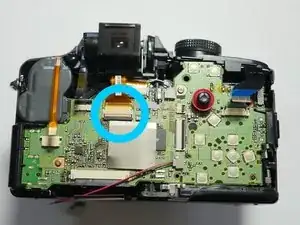

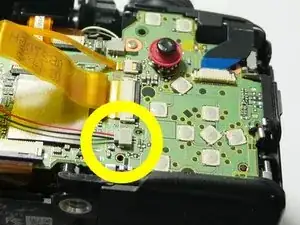

Освободите разъём. Лучше использовать метод, не требующий натяжения проводов.

Один из способов — аккуратно вставить тонкую клиновидную лезвие между штекером и гнездом и осторожно раздвинуть их.

Если вы используете острый предмет, будьте осторожны рядом с проводами. Любое соскальзывание может перерезать провода. Чтобы предотвратить повреждение от электростатического разряда, не прикасайтесь к частям платы голыми руками или инструментами. Используйте нитриловые перчатки или устройство для защиты от ЭСР.

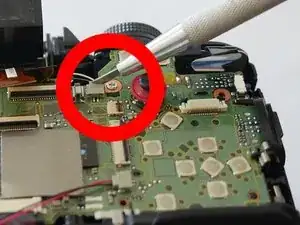

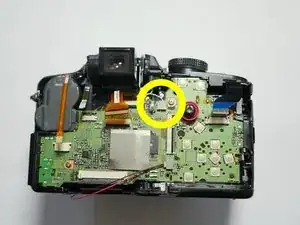

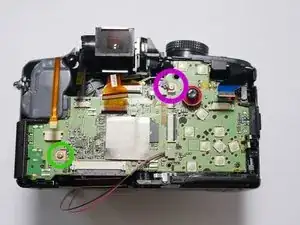

Удалите 1 серебристый винт (0,4 мм) рядом с джойстиком.

Удалите 1 серебристый винт с синей головкой (0,4 мм) в нижнем левом углу.

Шаг 12

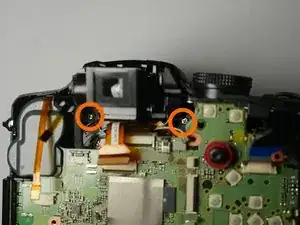

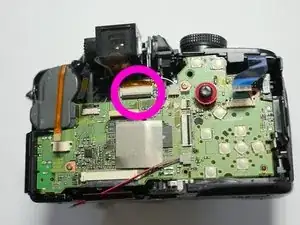

Удалите 2 серебристых винта (0,8 мм)

Шаг 13

Откройте отсек для батареи

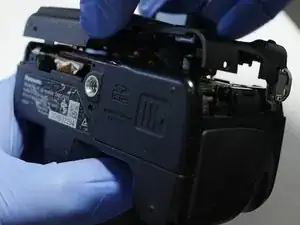

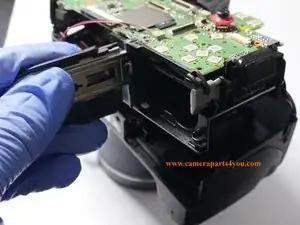

Возьмите крышку отсека батареи и приподнимите вверх (не вынимайте пока) главную плату вместе с частью отсека

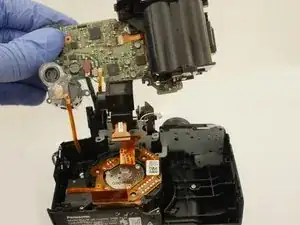

Аккуратно переверните плату и подтяните вверх так, чтобы узел вспышки поднялся вместе с главной платой из корпуса камеры. Извлеките весь узел из корпуса камеры.

Шаг 14

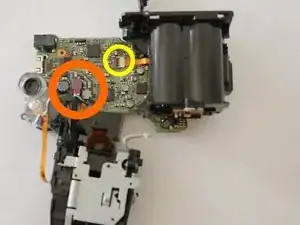

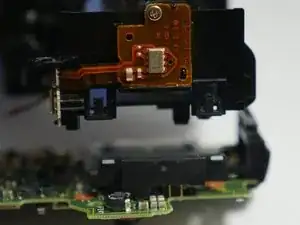

Отсоедините два кабеля от главной платы.

Используйте лопатку, чтобы приподнять защёлку кабеля и снять гибкий шлейф

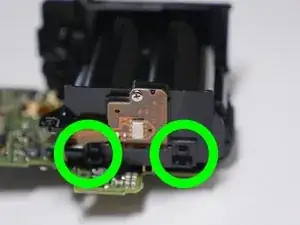

Освободите два фиксирующих зажима и снимите отсек для батареи

Шаг 15

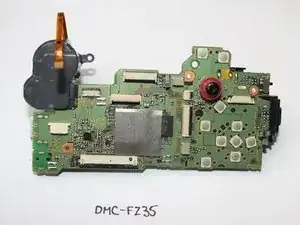

Замените старую плату на новую

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
