Замена кнопки затвора и кнопок ВКЛ/ВЫКЛ в цифровой камере Olympus TG-3

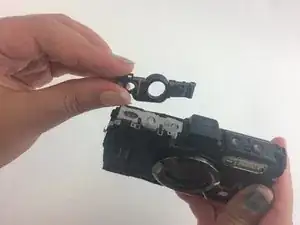

Это руководство покажет, как заменить кнопку затвора и кнопки ВКЛ/ВЫКЛ в цифровой камере Olympus Tough TG-3. Вы будете снимать переднюю крышку и внутренний корпус кнопок, поэтому обращайтесь со всеми инструментами и деталями аккуратно.
Предупреждение:
- В этой процедуре приходится работать с маленькими винтами и острыми металлическими деталями. Работайте медленно и осторожно.
- Чтобы не потерять винты, закрепляйте их на малярной ленте в порядке извлечения.
- Перед касанием внутренних компонентов убедитесь, что руки чистые и сухие.
Шаг 1

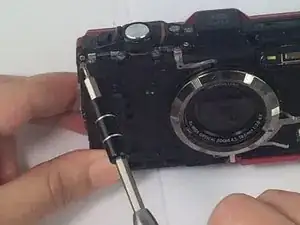

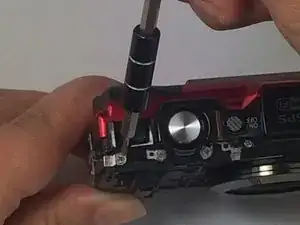

Найдите сторону камеры со проушиной для ремешка и с помощью отвертки PH000 отвинтите два винта 5.3 мм, удерживающие ремешок.
Шаг 2

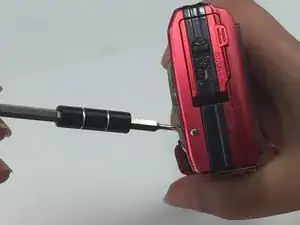

Найдите сторону камеры с HDMI-портом. Используйте отвертку PH000, чтобы удалить винт 5.4 мм, расположенный внизу слева под портом.
Шаг 3
С помощью отвертки PH000 удалите винт 3.8 мм, расположенный внутри HDMI-порта.
Шаг 4

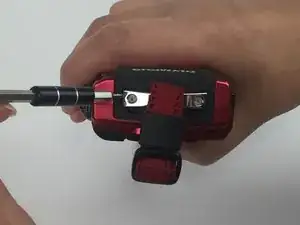

Найдите нижнюю часть камеры. Используя отвертку PH000, удалите два винта 4 мм, расположенные ближе к середине (рядом с отсеком аккумулятора).
Шаг 5

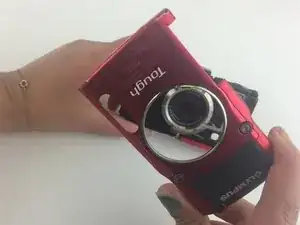

Теперь вы должны без труда снять переднюю крышку вручную.
Шаг 6
Найдите сторону камеры с проушиной для ремешка.
Используйте отвертку PH000, чтобы удалить два винта 5.3 мм, закрепляющие крепление ремешка на передней крышке.
Отложите винты в безопасное место — они понадобятся при сборке.
Шаг 7
Поверните камеру на сторону с HDMI-портом.
С помощью отвертки PH000 удалите винт 5.4 мм, расположенный внизу слева под HDMI-портом.
Шаг 8
Откройте крышку HDMI-порта. Внутри вы увидите винт 3.8 мм, фиксирующий переднюю крышку.
Аккуратно удалите его отверткой PH000.
Шаг 9
Переверните камеру.

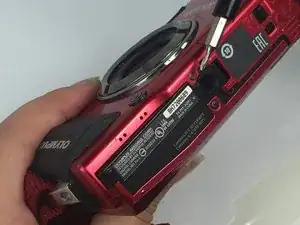

На нижней стороне с помощью отвертки PH000 удалите два винта 4 мм рядом с отсеком аккумулятора.
Шаг 10
После удаления всех винтов аккуратно снимите переднюю крышку вручную.
Если крышка не снимается, ещё раз проверьте, не остались ли пропущенные винты, прежде чем прилагать дополнительное усилие.
Шаг 11

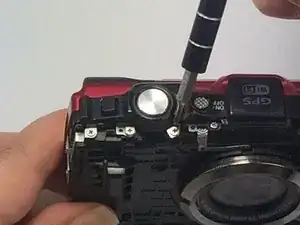

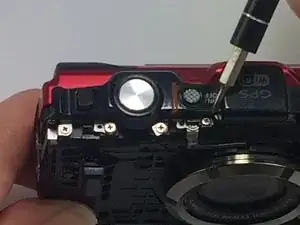

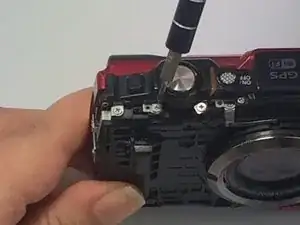

Найдите и удалите винт 7 мм в правом верхнем углу внутренней рамы с помощью отвертки PH000.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
