Замена верхней панели управления Panasonic DMC-FZ35

Замена верхней панели управления Panasonic DMC-FZ35

Шаг 1

Извлеките аккумулятор и карту памяти из устройства.

Шаг 2

Удалите 1 винт (0,4 мм) с левой стороны корпуса.

Удалите 1 винт (0,4 мм) с правой стороны корпуса рядом с проушиной для ремня.

Удалите 1 винт (0,6 мм) с правой стороны корпуса рядом с крышкой USB.

Шаг 3

Удалите 3 винта с нижней части корпуса.

Удалите 2 винта (0,6 мм) рядом с крышкой.

Удалите 1 винт (0,4 мм) напротив крышки.

Шаг 4

Поднимите выдвижную вспышку, нажав кнопку вспышки.

Удалите винт (0,6 мм) с нижней стороны сборки вспышки.

Шаг 5

Будьте осторожны. Не поднимайте крышку полностью, она всё ещё подключена к основной плате гибкими шлейфами.

Приподнимите крышку слегка, как показано на изображении №1.

Наклоните заднюю крышку, как показано на изображении №2. Будьте осторожны, шлейфы всё ещё подключены.

Шаг 6

Поднимите зажим кабеля ЖК с помощью пике или другого инструмента.

Поднимите зажим кабеля подсветки с помощью пике или другого инструмента.

Снятие провода микрофона необязательно. Рекомендую оставить его подключённым. Микрофон может быть повреждён, если тянуть за провод.

Шаг 7

Удалите 2 винта (0,4 мм), крепящие узел микрофона.

Следующий шаг (показан на изображении №2) — снимите металлическую деталь крепления микрофона.

Следующий шаг (показан на изображении №3) — с помощью пике подденьте микрофон. Осторожно, чтобы не повредить проводку.

Шаг 8

Освободите фиксаторы, удерживающие рамку ЖК.

Снимите металлическую рамку удержания ЖК, как показано на изображении №2.

Снимите ЖК, как показано на изображении №3.

Шаг 9

Замените старый ЖК на новый.

Если подсветка в порядке, можно купить только ЖК-дисплей. Но удобнее приобрести ЖК вместе с подсветкой. Номер замены ЖК VYQ5034

Шаг 10

Вытащите 3 гибких кабеля с помощью плоских тонких клещей (проще открыть черные фиксаторы перед вытягиванием). Это скользящие зажимы, не поднимающиеся вверх.

Вытяните одиночный кабель из разъёма. Это разъём с трением.

Поднимите зажим кабеля (изображение №2) с помощью пике, как показано ранее, и освободите кабель.

Поднимите зажим кабеля (изображение №3) с помощью пике и освободите кабель.

Шаг 11

Освободите разъём. Лучше использовать метод, который не требует натягивания проводов.

Один из способов — аккуратно вставить тонкий клин между штекером и гнездом и осторожно поддеть их друг от друга.

Если вы используете острый предмет, будьте осторожны возле проводов. Любой соскальзывание может перерезать провода. Чтобы предотвратить повреждение от статики, не касайтесь частей платы голыми руками или инструментами. Используйте нитриловые перчатки или устройство для защиты от ЭСР.

Удалите 1 серебристый винт (0,4 мм) рядом с джойстиком.

Удалите 1 серебристый винт с синей насечкой (0,4 мм) в нижнем левом углу.

Шаг 12

Удалите 2 серебристых винта (0,8 мм).

Шаг 13

Откройте отсек для батареи.

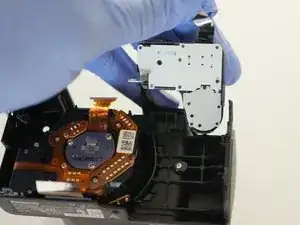

Возьмите крышку батарейного отсека и приподнимите (еще не снимая) основную плату вместе с частью отсека.

Аккуратно переверните плату и потяните вверх, чтобы сборка вспышки поднялась вместе с основной платой из корпуса камеры. Снимите всю сборку с корпуса камеры.

Шаг 14

Освободите два кабеля от основной платы.

С помощью пике поднимите зажим кабеля и извлеките гибкий кабель.

Освободите два фиксирующих зажима и снимите батарейный отсек.

Шаг 15

Замените вашу старую плату.

Шаг 16

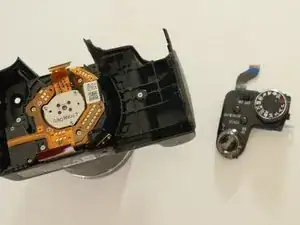

Вытащите верхнюю панель управления из корпуса камеры.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
