Замена материнской платы Panasonic DMC-FZ70
Это руководство поможет снять и заменить повреждённую или старую материнскую плату. Если у вас возникли проблемы с включением камеры, а батарея исправна, возможно, потребуется выполнить замену материнской платы. Перед началом работы убедитесь, что батарея и карта памяти извлечены.
Шаг 1
Все винты следует выкручивать отвёрткой Phillips №0.

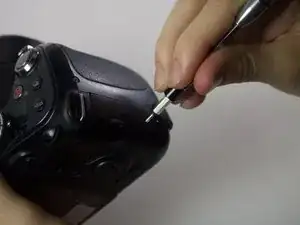

Отвёрткой выкрутите два винта Phillips длиной 5,0 мм, расположенные справа от экрана.
Шаг 2

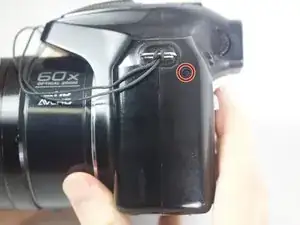

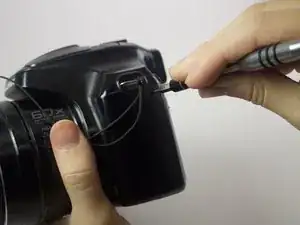

Переверните камеру на левую боковую сторону экрана и выкрутите находящийся там винт Phillips длиной 5 мм.
Шаг 3

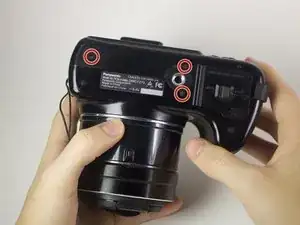

Переверните камеру вверх ногами и выкрутите три винта длиной 5 мм, расположенные внизу.
Шаг 4

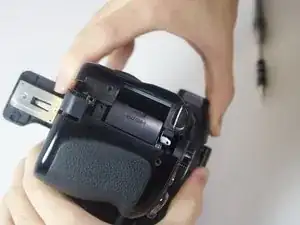

На верхней части камеры найдите две направляющие с тонким металлическим листом между ними.
Металлической лопаткой приподнимите этот лист и выдвиньте его из направляющих, чтобы отделить от камеры.
Шаг 5

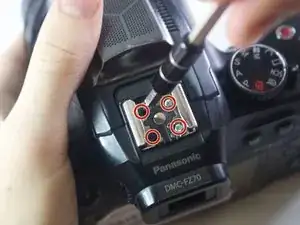

Теперь выкрутите четыре винта Phillips длиной 5 мм, которые стали доступны после снятия листа.
Шаг 6
Аккуратно потяните за обе стороны корпуса камеры, пока две половины не начнут разъединяться.
Не прикладывайте чрезмерных усилий, поскольку обе половины соединены шлейфами с разъёмами типа ZIF.
Шаг 7

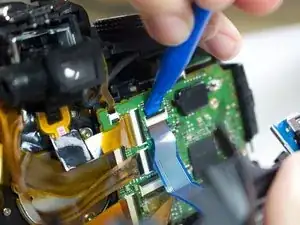

Пластиковой отвёрткой аккуратно поднимите маленькие чёрные рычажки, фиксирующие шлейфы в разъёмах ZIF на материнской плате.
Аккуратно извлеките шлейфы из разъёмов после снятия фиксации.
Для разделения двух половинок камеры необходимо отсоединить только два указанных разъёма.
Шаг 8

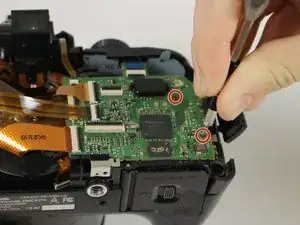

Воспользовавшись отвёрткой Torx, выкрутите два винта Phillips длиной 5 мм на материнской плате.
Шаг 9

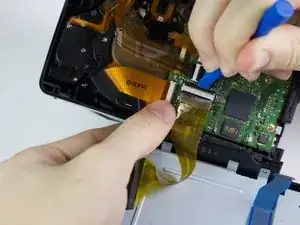

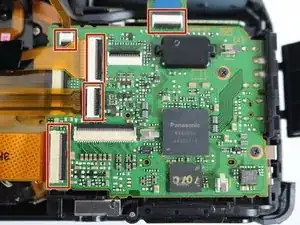

Необходимо отсоединить пять показанных шлейфов от разъёмов ZIF. Пластиковой отвёрткой разблокируйте каждый шлейф, подняв чёрную полоску на прямоугольном разъёме.

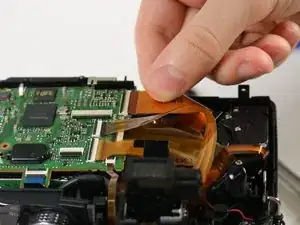

Аккуратно извлеките каждый шлейф из его разъёма.
Шлейф должен свободно выдвигаться — если возникает сопротивление, возможно, фиксатор ещё не отпущен.
Шаг 10

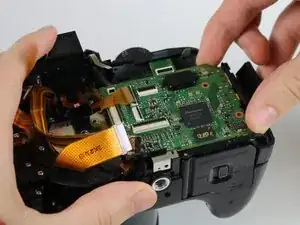

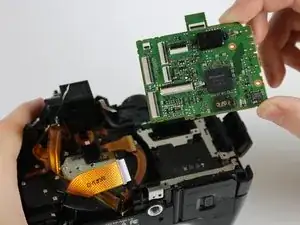

После удаления винтов и шлейфов извлеките материнскую плату из посадочного места.
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
