Замена конденсатора Fujifilm Instax Mini 8

Камеры

Перед началом ремонта обратите внимание на определенные риски получения удара от конденсатора вспышки камеры. Также убедитесь, что вы заземлились перед работой с материнской платой камеры, иначе вы можете разрядить статическое электричество на критические компоненты.

Шаг 1

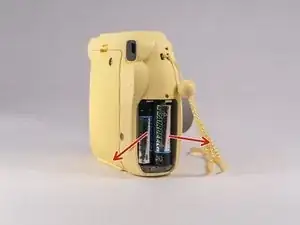

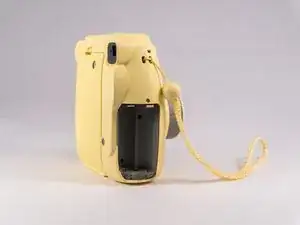

Сначала нажмите на объектив и выньте два элемента питания типа AA.

Шаг 2

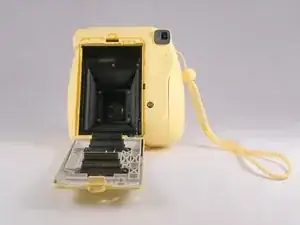

Откройте задний отсек и извлеките картридж с пленкой.

Шаг 3

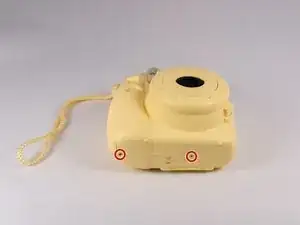

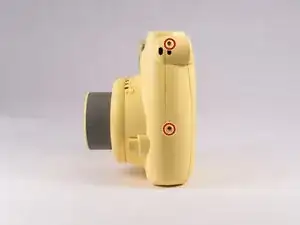

Снимите винты с дна камеры с помощью маленькой отвертки Phillips #00. Затем снимите винты по периметру камеры. Дополнительно есть два винта в отсеке для батарей, которые также необходимо снять.

Шаг 4

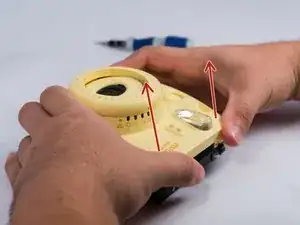

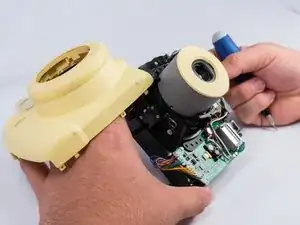

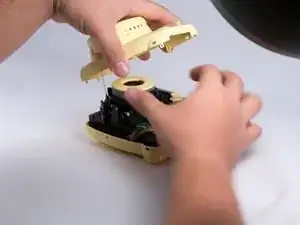

После снятия всех винтов аккуратно откройте передний корпус руками или пластиковыми инструментами. Обратите внимание, что пружина соединяет передний корпус и основную плату, поэтому избегайте чрезмерного натяжения на пружину.

Шаг 5

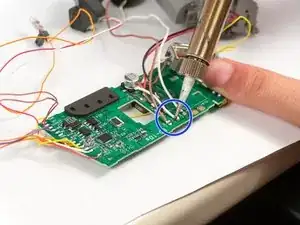

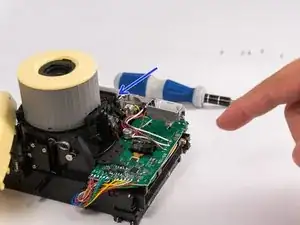

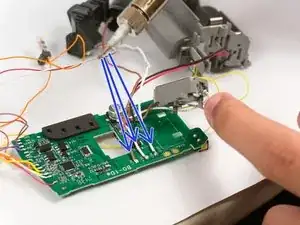

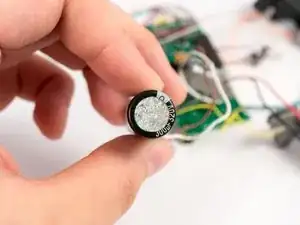

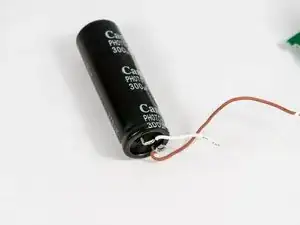

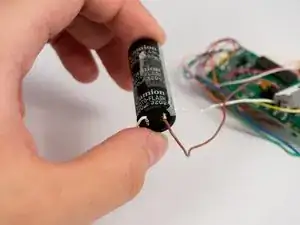

Найдите конденсатор вспышки, затем определите все соединительные провода к материнской плате и отсеку для батарей. Запишите, какие именно провода для минимизации ошибок.
