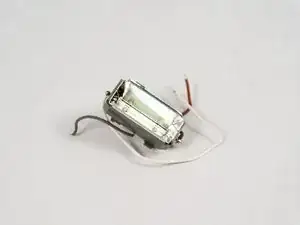

Замена блока вспышки Fujifilm Instax Mini 8
Основная цель этой страницы — убедиться, что владелец Fujifilm Instax Mini 8 способен разобрать фотоаппарат для извлечения и замены блока вспышки в случае неисправности. Перед началом ремонта обратите внимание на риск получения удара от конденсатора вспышки. Также убедитесь, что вы заземлены перед работой с материнской платой, иначе вы можете разрядить статическое электричество на важные компоненты.
Шаг 1

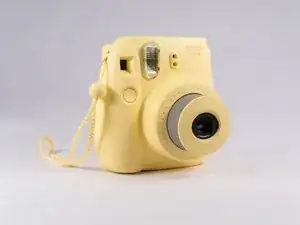

Начните с фотоаппарата.
Шаг 2

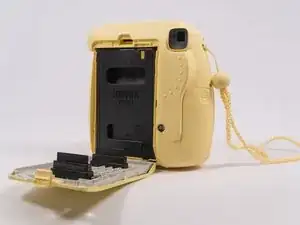

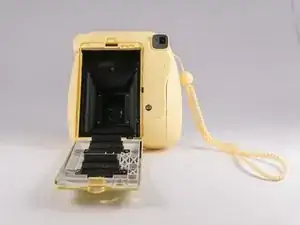

Откройте заднюю крышку и извлеките кассету с плёнкой.
Шаг 3

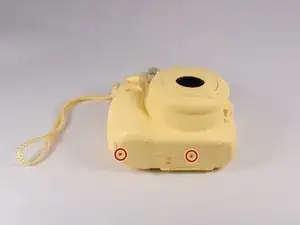

Выверните два винта Phillips #00 на дне фотоаппарата.
Выверните два винта на боковой поверхности фотоаппарата.

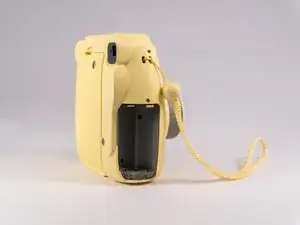

Дополнительно в отсеке батарей находятся два винта, которые также необходимо удалить.
Шаг 4

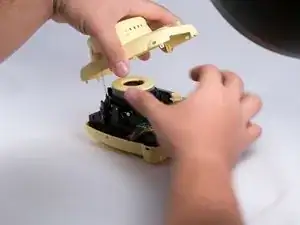

После удаления всех винтов аккуратно отведите переднюю панель руками или при помощи лопатки.
К передней панели и основной плате прикреплена пружина — аккуратно обращайтесь, чтобы не повредить её.
Шаг 5

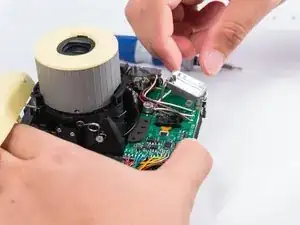

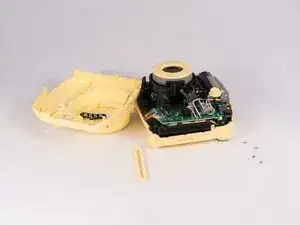

Теперь вы должны видеть блок вспышки. Не прикасайтесь к большому чёрному конденсатору сверху. Он всё ещё может быть заряжен и причинить боль.
Шаг 6

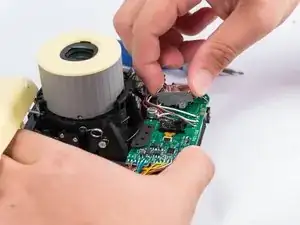

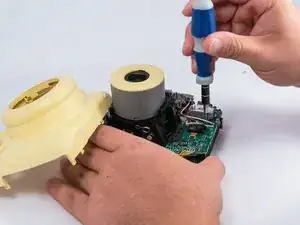

Выверните два винта, фиксирующие вспышку на основной плате. Блок вспышки отделится от материнской платы; далее остаются только соединительные провода, которые нужно снять.
Шаг 7

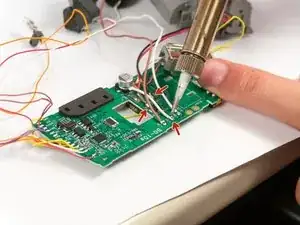

С помощью паяльного набора разогрейте точки пайки соединительных проводов, чтобы разомкнуть соединение и снять провода. Существуют различные способы выполнения этой операции в зависимости от доступных инструментов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
