Замена инфракрасного излучателя Fujifilm Instax Mini 8
Перед началом ремонта учтите риск поражения электрическим током от конденсатора вспышки камеры. Также обязательно заземлите себя перед работой с платой камеры, чтобы не повредить важные компоненты статическим разрядом.
Шаг 1
Сначала втяните объектив и выньте две батарейки AA.
Шаг 2

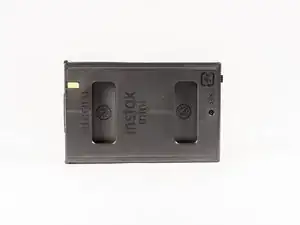

Откройте задний отсек и извлеките картридж с фотобумагой.
Шаг 3

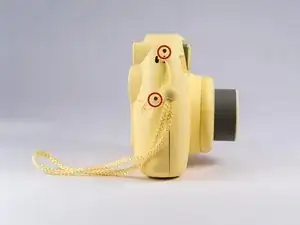

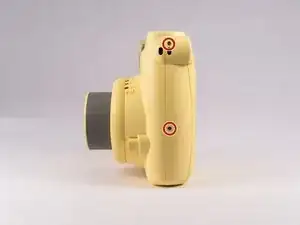

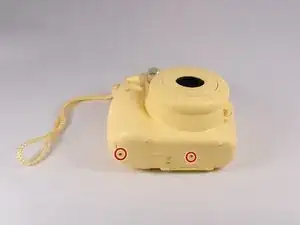

Выверните винты на нижней части корпуса с помощью маленькой крестовой отвёртки #00. Затем снимите винты по периметру корпуса камеры. Дополнительно в отсеке для батарей находятся два винта, которые также необходимо удалить.
Шаг 4

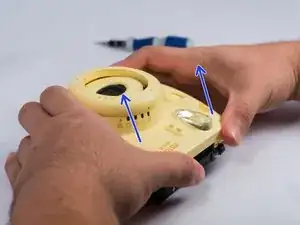

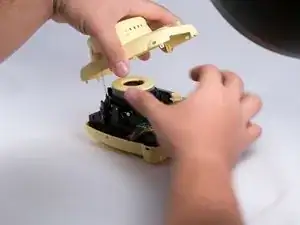

Когда все винты удалены, аккуратно подденьте переднюю панель руками или пластиковыми инструментами для вскрытия. Учтите, что между передней панелью и основной платой присоединена пружина, поэтому избегайте излишнего натяжения пружины.
Шаг 5

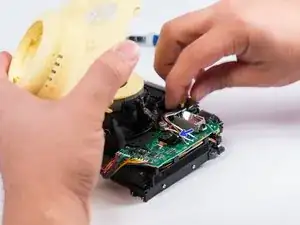

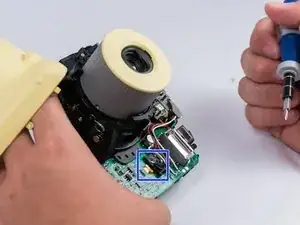

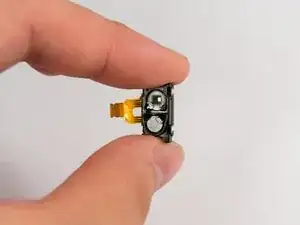

Найдите инфракрасный излучатель, отсоедините ленточный кабель, приподняв защёлку разъёма на плате, после чего вытяните кабель. После отключения ленточного кабеля инфракрасный излучатель можно поднять и снять с платы.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
