Разборка/ремонт объектива Canon EF-S 17-85mm

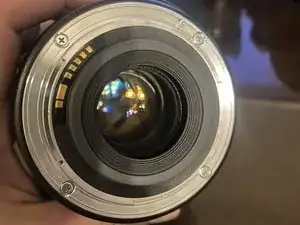

Как и у всех объективов в байонетном креплении Canon EF, первым шагом снимите два винта, фиксирующие контакты к объективу.

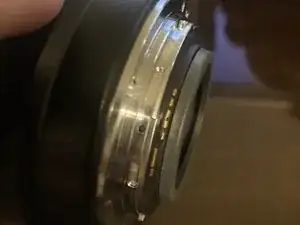

Снимите четыре винта, крепящие байонет объектива к корпусу.

Осторожно снимите внутреннее пластиковое кольцо с наружного металлического байонета, чтобы освободить контакты.

Этот шаг включает работу с чувствительной электроникой. Избегайте статических разрядов.

Подденьте пластиковый внешний корпус, закрывающий заднюю часть объектива (этот элемент не закреплён винтами).

Внимание: существует ленточный кабель, соединяющий эту часть с основной платой, поэтому при снятии внешнего корпуса будьте аккуратны.

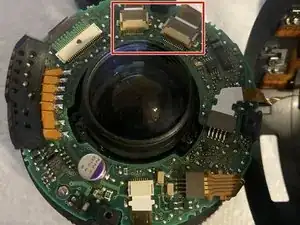

Два ленточных кабеля, подключённые к коричневому и бежевому разъёму, зафиксированы замком. Перед снятием кабелей аккуратно поднимите фиксирующую защёлку вверх.

Руководство по разъёмам iFixit

Осторожно отключите оставшиеся четыре ленточных кабеля от основной платы.

Снимите один винт, фиксирующий плату к объективу, и отложите плату в сторону.

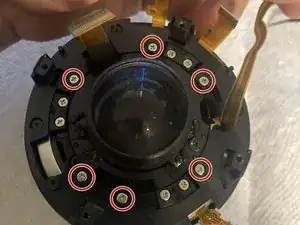

Отверните шесть винтов с верхнего кольца.

Не повредив ленточные кабели, аккуратно снимите верхнее кольцо.

Снимите резиновую рукоятку трансфокатора с объектива.

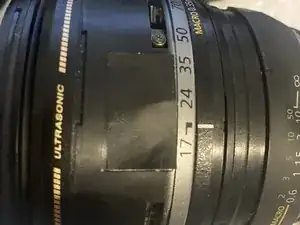

Отделите пылезащитный щиток.

Пылезащитный щиток — гибкий чёрный кусок пластика, похожий на электроизоляционную ленту.

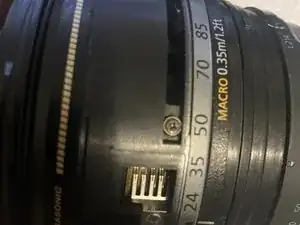

Отверните один винт, находящийся под пылезащитным щитком, и снимите щётку трансфокатора (металлическую деталь, которую фиксирует этот винт).

Щётка трансфокатора состоит из десяти хрупких штифтов. Обращайтесь с этой деталью осторожно: повреждение штифтов может привести к потере функции автофокуса объектива.

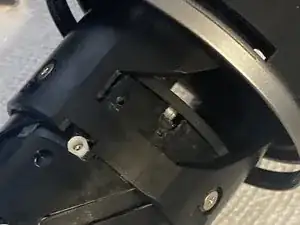

В пазах вокруг кольца трансфокатора расположены три винта. Для каждого из них:

Выверните винт.

С помощью пинцета выньте металлическую распорную втулку.

Возвратитесь к задней части объектива и снимите эти шесть винтов.

Снимите задний кожух объектива.

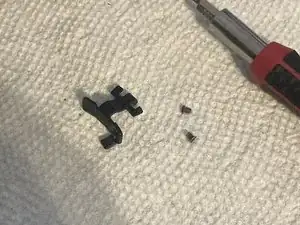

Во время разборки у меня появились эти два крошечных винта вместе с этой металлической планкой. Оказалось, что именно это и было причиной моей неисправности. Я нашёл место их установки и прикрутил обратно.

Сборка выполняется в обратном порядке. При сборке кожуха объектива убедитесь, что чёрный стержень совмещён с двухзубой серебристой вилкой, иначе трансфокатор перестанет работать.
