Разборка объектива Canon EF 35-105mm f/4.5-5.6 USM

Сначала снимите два винта Phillips #000 в корпусе объектива.

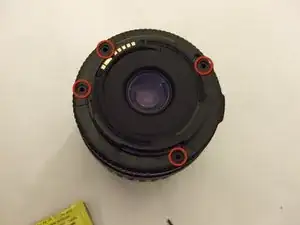

Далее снимите четыре винта Phillips #000, удерживающих байонет объектива.

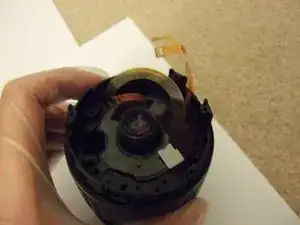

Снимите байонет, затем снимите резиновое уплотнение (видно по краю объектива на этой фотографии).

Обратите внимание на кусочек пластика, который только что выпал. Плохой знак!

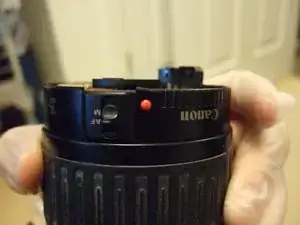

Осторожно приподнимите и снимите пластиковый корпус рядом с переключателем фокуса. У моего он уже был треснут.

Осторожно извлеките переключатель AF/M — он удерживается четырьмя легко ломкими хрупкими пластиковыми защёлками.

Берегите механизм автофокуса и контрольные провода. Они очень нежные.

На этом этапе желательно переключить объектив в ручной режим — изменение фокусировки может помочь при съёме мотора автофокуса.

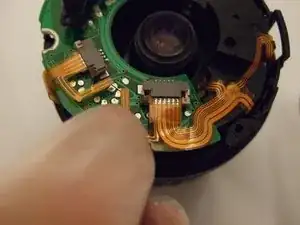

Снимите верхние два контрольных провода, отпустив зажимы, затем аккуратно извлеките провода из разъёмов.

Не вытягивайте их за торчащие пластиковые части (одна скрыта моим пальцем на фото) — они порвутся.

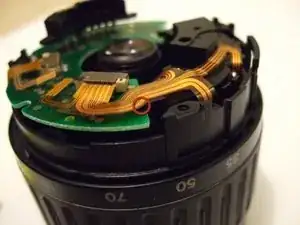

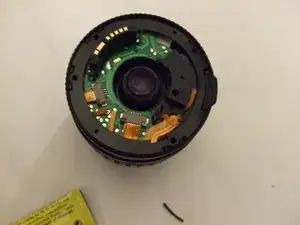

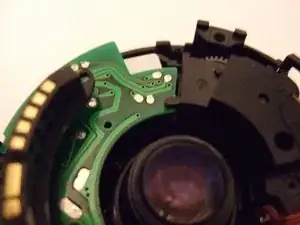

Осторожно подденьте плату управления из под пластиковых защёлок.

Учтите кабель под платой.

Не касайтесь центрального оптического элемента!

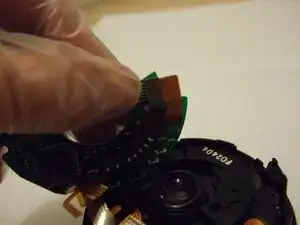

Поднимите плату, затем аккуратно выньте нижний разъём за твёрдую часть разъёма.

После этого полностью снимите плату управления.

Далее снимем механизм автофокуса.

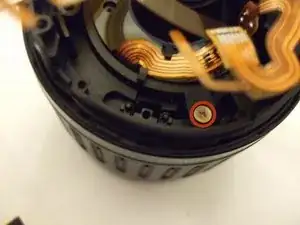

Снимите два винта Phillips #000, показанные на фото.

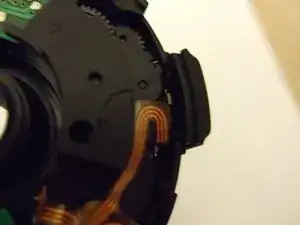

Осторожно с контрольными кабелями. Они легко рвутся. Кабель управления диафрагмой у этого объектива уже повреждён.

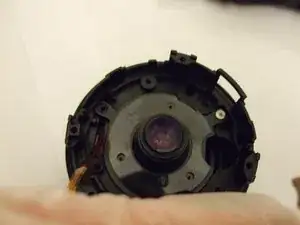

Снимите фокусировочный механизм.

Лучше иметь механизм фокусировки в ручном режиме (M) — тогда вытяжение объектива поможет снять механизм.

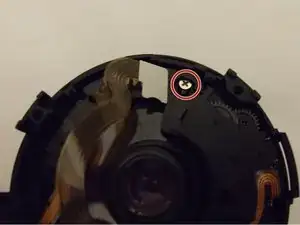

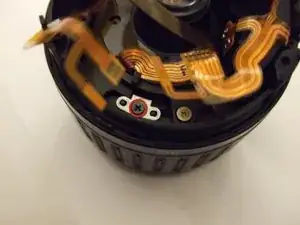

Снимите винт с кольцом и выньте металлическую направляющую-запор.

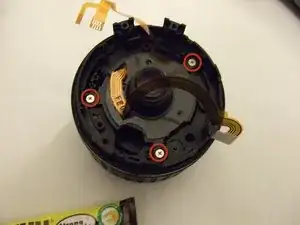

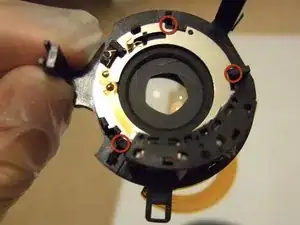

Снимите три винта Phillips #000, удерживающие задний элемент и блок диафрагмы.

Осторожно поверните зум приблизительно до положения 35 мм.

Это приподнимет задний элемент и блок диафрагмы к задней части объектива и выровняет три упора с зазорами.

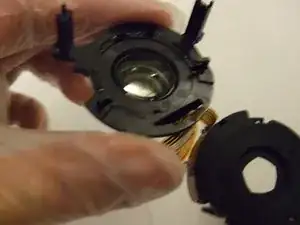

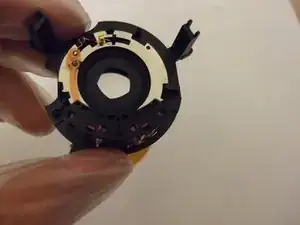

Выньте задний элемент и блок диафрагмы.

Осторожно поверните блок диафрагмы против часовой стрелки, чтобы три кольцевых упора больше не фиксировали его.

У меня один из трёх упоров был цел, и блок диафрагмы висел бесполезно.

Если ваш блок диафрагмы как у меня, нанесите суперклей по внешнему ободу и установите на место.

Не попадите клеем на стекло!

Это всё, на что я пошёл — зум больше не заедал, и лучше было собрать обратно. Сборка производится в обратном порядке разборки.

Блок диафрагмы/задний элемент немного сложно вернуть на место. Убедитесь, что вы правильно выровняли его (объектив почти в положении 35 мм, чтобы отверстия для винтов были вверху).

Не забудьте выдуть пыль из объектива, если она есть при сборке. Не используйте жидкости для чистки внутренней части объектива, если вы точно не знаете, что делаете, так как внутренние элементы могут иметь специальные покрытия.

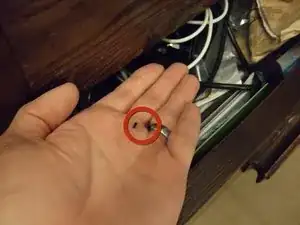

Положите разные кусочки пластика в ваш ящик для хлама. Кто знает, когда пригодятся? Но серьёзно, вот что я нашёл:

Этот слегка порванный кабель диафрагмы не повлиял на работу объектива. Он работает идеально.

Полностью соберите объектив и протестируйте на вашей SLR/DSLR. Теперь вы снова можете делать плохо экспонированные дрожащие кадры, как тот, что показан!

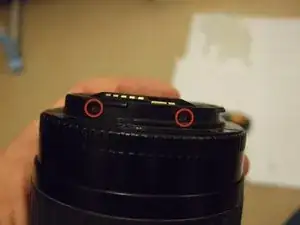

Не думайте, что можно обойтись без этих крошечных винтов в корпусе. Они держат контакты на месте. Я попробовал — фокусировка не работала!
