Замена гибкого кабеля регуляторов / органов управления sony a7 ii
(незавершено)
это устраняет проблему бесконечного вращения колеса управления, когда оно постоянно крутится независимо от реального ввода.
проблема — повреждённый ленточный кабель; это вызвано конструктивным дефектом, который создаёт чрезмерное давление на кабель, ломая несколько контактов.
исправление — полная замена ленточного кабеля;
запчасть можно найти на aliexpress под названием «sony a7 ii flex cable», вам нужен вариант, указанный как «with ic» (если только вы не хотите заниматься большим объёмом пайки SMD)
видеоруководство
некоторые фотографии в этом руководстве — от a7r ii — эти конкретные снимки идентичны тому, как это выглядит на a7 ii. (хотя a7r ii собрана немного иначе, выбранные здесь фотографии показывают участки, по крайней мере в основном идентичные a7 ii)
ирония в том, что это руководство по ремонту камеры, а фотографии плохого качества, мне известна, но эта камера реально притягивает пыль, так что
Шаг 1

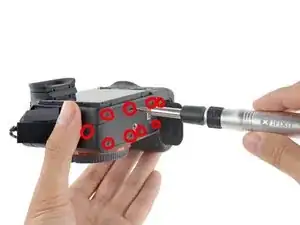

удалите все внешние винты корпуса. все они будут 4 мм #000 крестовые винты.
Удалите аккумулятор, карту памяти.
Шаг 2

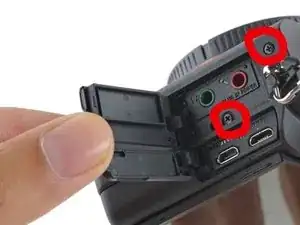

внизу отсека батареи находятся 2 винта; один — серебристый 5 мм, другой — ещё один 4 мм
снимите крышку отсека батареи; глядя на внутреннюю сторону крышки, потяните небольшую защёлку вверх (рядом с ней есть стрелка, указывающая направление). продолжая держать защёлку вверх, аккуратно оттяните крышку от корпуса камеры.
Шаг 3

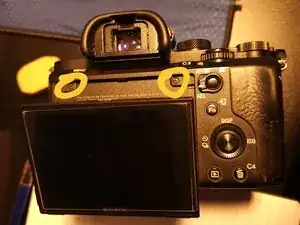

откройте экран камеры. снимите винты под экраном — на верхней половине корпуса — все они будут 3 мм #000 крестовые винты (*3)
снимите винты петли. это все 2 мм #000 крестовые винты (*4). --- это единственные 2 мм винты во всей камере.
Шаг 4

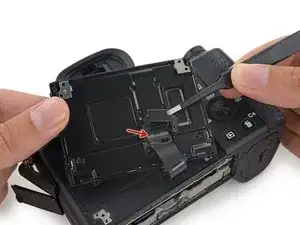

снимите ленточный кабель с его держателя. это тонкая металлическая полоска, которую нужно сдвинуть вверх и вытянуть из петли/корпуса экрана. используйте немного изопропилового спирта, чтобы растворить клей, фиксирующий ленточный кабель к держателю.
сверху разъёма zif экрана имеется ещё одна тонкая металлическая крышка. её снимают простым сдвигом вниз.
чтобы снять экран, аккуратно потяните вверх по тонкой светло-серой полоске с другой стороны разъёма zif — и аккуратно вытяните кабель из разъёма. не давите на тёмно-серую часть, она чрезвычайно хрупка, и её повреждение сделает подключение экрана трудным или невозможным
Шаг 5

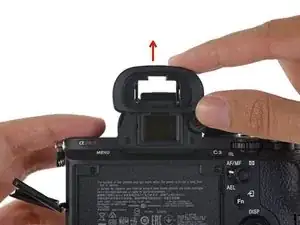

снимите окуляр видоискателя. (сдвиньте вверх)

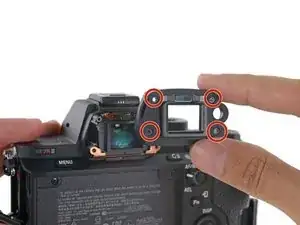

удалите 4 винта на видоискателе (4 мм #000 *4)
снимите диск регулировки диоптрий. он использует уникальный, специальный винт — храните винт и диск вместе.
Шаг 6
с учётом снятых винтов экрана и корпуса, лицевая панель может быть снята с задней части камеры. потяните лицевая панель на себя.
Шаг 7
разберите камеру в соответствии с видео. не следует снимать материнскую плату, сенсор или механизм затвора — все ленточные кабели для кнопок/регуляторов находятся на верхнем крае материнской платы, рядом с ленточным кабелем видоискателя.
удалите старые (повреждённые) ленточные кабели органов управления (их два, если я правильно помню). эти ленточные кабели соединяют органы управления, кнопки, регуляторы, затвор и колесо регулировки экспозиции с материнской платой.
(плотно, но аккуратно) сложите новый ленточный кабель органов управления так же, как был сложен оригинал. ОН ДОЛЖЕН ИМЕТЬ ВМЯТИНЫ ИЛИ БЫТЬ ОЧЕНЬ СЛАБО СГИБАН — НО НЕЛЬЗЯ СГИБАТЬ ЕГО ПЛОТНО ИЛИ СИЛЬНО МЯТЬ — именно сильные сгибы и старение привели к повреждению старого кабеля.
подключите ленточный кабель колеса регулировки экспозиции к кабелю органов управления до установки его обратно в корпус. Убедитесь, что он размещён в выемках и контактирует с кнопками наружного корпуса.
рассмотрите возможность использования небольшого кусочка тонкой двусторонней ленты, чтобы удерживать ленточный кабель в правильной форме. протестируйте ленточный кабель после установки его в корпус и подключения к материнской плате — перед сборкой камеры. Не забудьте повторно подключить ленточный кабель колеса регулировки экспозиции.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
