Ремонт заедающей диафрагмы на объективе Vivitar Series 1 28-300mm

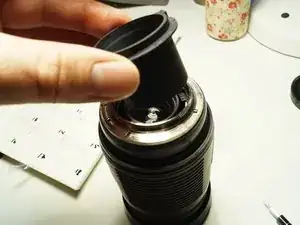

Шевельните рычаг взад-вперёд и посмотрите через объектив: на исправном объективе диафрагма должна открываться и закрываться и возвращаться в исходное положение.

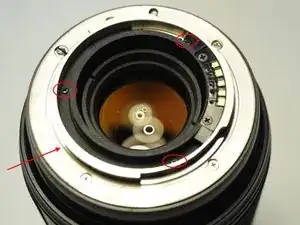

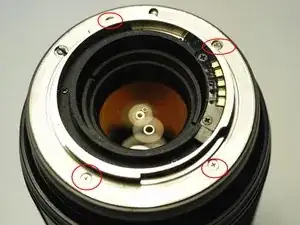

открутите 3 маленьких чёрных винта (обведены) и один сбоку (стрелка)

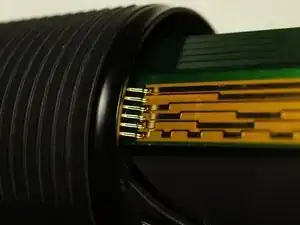

Снимите два чёрных винта, удерживающие контактную пластину. Будьте аккуратны: медленно поднимайте контактную пластину. Под пластиной находится крошечная пружина. Пружина сидит в отверстии и давит на контактную пластину снизу.

аккуратно выньте внутреннюю трубу. Осторожно с контактной пластиной: она соединена тонкими проводами с оптическими частями и не может быть полностью удалена

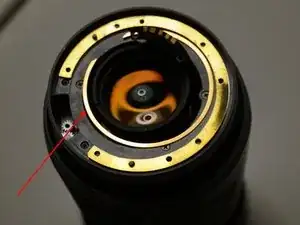

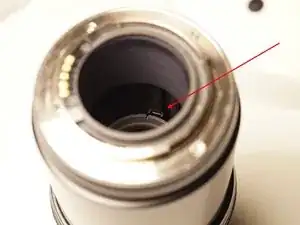

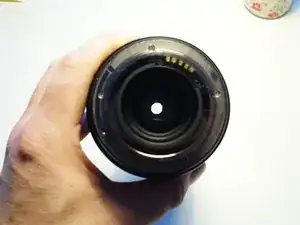

вытяните объектив до полного положения (увеличьте до 300 мм) и посмотрите внутрь на рычаг диафрагмы. На фото он правильно захватывает нижний рычаг диафрагмы. Если есть проблема, две части не выстраиваются и не соединяются друг с другом

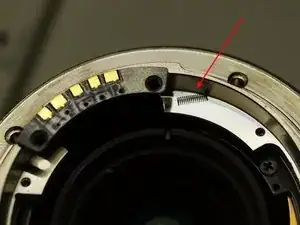

Можно попробовать вернуть его на место прямо сейчас. Используйте пинцет или пластиковую лопатку: верхняя часть может быть осторожно подогнута, чтобы защёлкнуться на место.

В моём случае я заметил ещё одну проблему: рычаг не двигался легко, иногда заедал и останавливался. Пора снять металлическое кольцо.

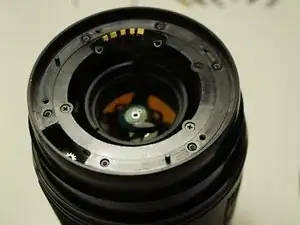

открутите 4 винта и снимите металлическое кольцо. К металлическому кольцу прикреплён рычаг перемещения диафрагмы, поэтому его нужно сдвинуть далеко.

К рычагу прикреплена небольшая пружина на металлическом кольце: держите обе части вместе, чтобы не потерять пружину.

Это фиксирующее кольцо (стрелка) заставило меня потратить время: оно не должно было там быть, а выпало из только что снятого металлического кольца.

Это и оказалось проблемой: фиксирующее кольцо отломилось от металлического кольца, давая рычагу диафрагмы слишком много свободы и разъединяя его с нижним рычагом диафрагмы.

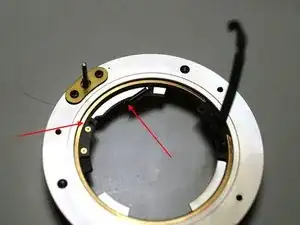

Верните рычаг диафрагмы (см. левую стрелку) и фиксирующее кольцо на металлическое кольцо, как показано на фото. Подключите пружину (см. центральную стрелку), если она была отсоединена.

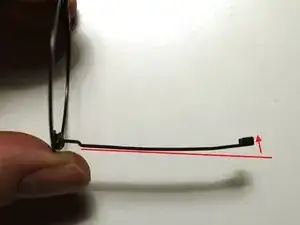

Я слегка подогнул рычаг, чтобы он лучше захватывал противоположную часть.

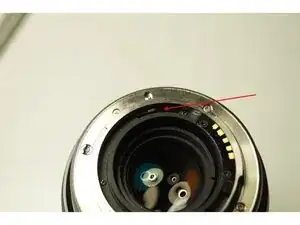

В верхнем левом углу первого изображения видно штифт автофокуса: его нужно выровнять в корпусе объектива при сборке.

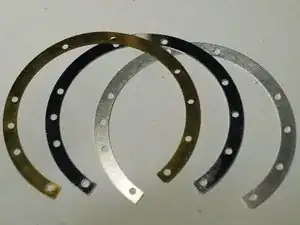

на корпусе объектива — три металлических кольца: не перепутайте их. На фото показан правильный порядок.

Это может быть немного сложно. Лучше всего вытянуть объектив до полного выдвижения.

Установите металлическое кольцо обратно и выровняйте штифт автофокуса с зубчатым колесом в корпусе объектива. Немного поверните его отвёрткой, пока он не войдёт в отверстие зубчатого колеса.

Одновременно попытайтесь выровнять два рычага диафрагмы так, чтобы они соединились.

установите оставшиеся детали на место. Сначала всегда затягивайте винты очень слабо, затем затягивайте их по звёздной схеме (напротив друг друга).

Если вы хотите разобрать дальше: вот несколько деталей, чего ожидать. Для ремонта диафрагмы это не обязательно!

откручивание 4 чёрных винтов позволяет снять большую оптическую трубу. Просто аккуратно выдвиньте её.

Вы можете увидеть контакты декодера: очистите их и проверьте на возможные проблемы здесь

Мне не удалось вынуть оптическую часть из корпуса. Надеюсь, некоторые участники iFixit смогут помочь в этом.
