Замена основной печатной платы Canon EF 16-35mm f/2.8L USM

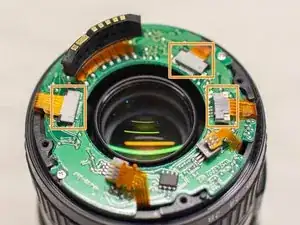

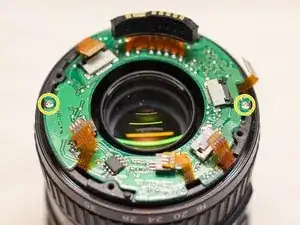

В этом руководстве показано, как получить доступ и удалить основную печатную плату. Это действие необходимо выполнять, если вы хотите заменить основную плату или если вам нужен доступ к ней для ремонтов, например, для пайки нового контактного узла.

Обратите внимание, что процедура замены основной платы Canon включает сохранение данных с платы, чтобы затем перенести их на новую плату. Эти данные используются системой автофокуса для обеспечения оптимальной работы. Существует стороннее программное обеспечение, которое позволяет перенести эти данные на новый объектив (хотя данное программное обеспечение может быть платным). Отказ от переноса этих данных может привести к тому, что автофокус будет работать удовлетворительно, но существует вероятность, что он будет функционировать менее оптимально или плохо.

Если плата повреждена и данные с старой платы невозможно сохранить, то новая плата должна пройти настройку импульса и частоты опорного сигнала USM. Для выполнения этих настроек вам понадобится стороннее программное обеспечение, которое позволит вам откорректировать данные на новой основной печатной плате. Однако для успешного выполнения настроек вам потребуется доступ к сервисному руководству для этого объектива. Кроме того, вам понадобятся такие инструменты, как осциллоскоп, и, возможно, вам нужно будет изготовить собственный специализированный инструмент для этих настроек.
