Замена аккумулятора Zhiyun Q3 Smooth

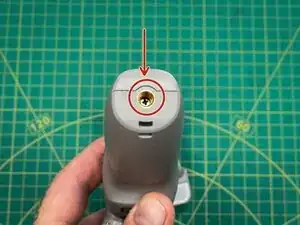

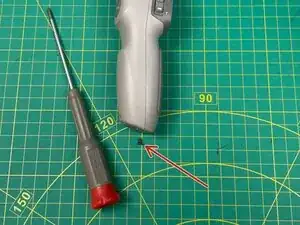

Удалите винт Phillips, расположенный внутри отверстия для штатива 1/4-20. Убедитесь, что винт находится в безопасном месте.

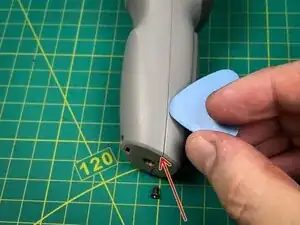

Используйте лопатку для открытия, чтобы разъединить две половинки ручки. Они удерживаются вместе с помощью 8 клипс.

Я обнаружил, что лучше всего вставлять лопатку для открытия рядом с отверстием для штатива.

Как только первая клипса освободится, остальные клипсы должны отделиться легко.

Отсоедините старый аккумулятор. Я слегка потянул за проводами, чтобы отделить разъем от гнезда на печатной плате.

Аккумулятор удерживается на месте с помощью липкой пены. Вытяните аккумулятор. Пену можно повторно использовать на новом аккумуляторе.

На первом фото показан старый аккумулятор, удаленный из стабилизатора.

На втором фото показана липкая пена, перенесенная на новый аккумулятор.

Подключите новый аккумулятор и установите его на место.

Прежде чем собрать стабилизатор, включите его, чтобы проверить, правильно ли подключен новый аккумулятор.

Чтобы собрать устройство, аккуратно защелкните две половинки вместе.

Убедитесь, что провода аккумулятора находятся над аккумулятором, чтобы они не зажались между аккумулятором и внутренней частью ручки.

Возвращайте винт обратно и затяните его.
