Замена гибкого шлейфа Canon EF 24-105mm F4.0 L IS - Err01

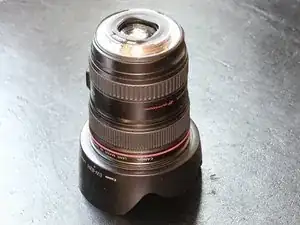

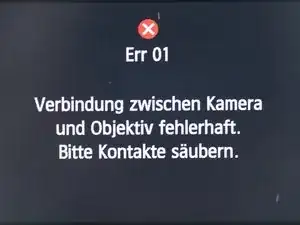

Здесь показана проблема с этой камерой и необходимые запчасти для замены.

Байонетный замок крепится четырьмя мелкими винтами. Удалите их и отметьте (как все остальные винты), отложите в сторону.

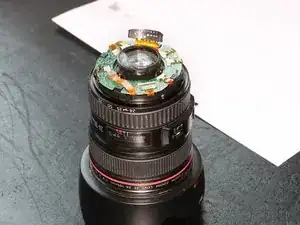

Черная вставка - пластиковая деталь, закрепленная четырьмя зажимами снизу. Самое верхнее кольцо можно немного поднять с противоположной стороны контактов. Таким образом, вы сможете осторожно удалить один или два зажима снизу, чтобы вытащить черную вставку.

Будьте особенно внимательны, чтобы не натянуть гибкий шлейф, который соединяет контактную пластину с платой ниже!

Контактная пластина удерживается двумя очень мелкими винтами PH0 с внешней стороны. Пожалуйста, удалите их и отложите в сторону.

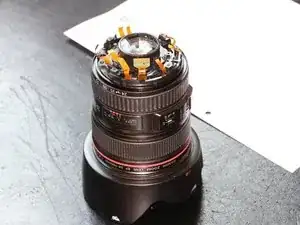

Теперь аккуратно удалите все гибкие шлейфы с платы. Существует несколько различных способов соединения.

Удалите винт, который удерживает плату на месте, затем снимите плату.

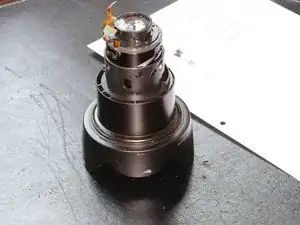

Теперь разберите узел с шкалой фокусного расстояния и расстояния.

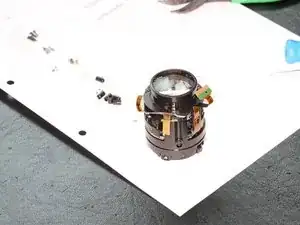

Теперь снимите узел для ручной фокусировки.

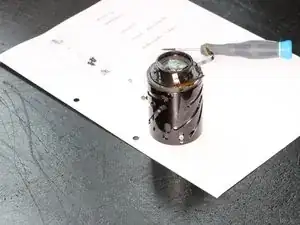

Теперь это становится немного сложнее: рельсы "корпуса" направляются маленькими штифтами. Они имеют индивидуальный размер и должны встать точно на свои места. Так что будьте осторожны и задокументируйте все в деталях.

Разберите диафрагменную пластину и узел IS.

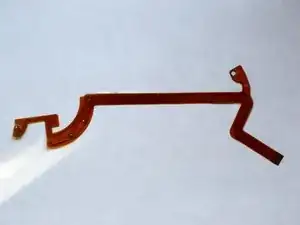

Отпаивайте старый гибкий шлейф для диафрагменной пластины.
