Ремонт кольца фокусировки Sigma 70-300mm F4-5.6 DG Macro для Sony
Я уже отправлял объектив Sigma на замену кольца фокусировки ранее. Поэтому, когда новое кольцо сломалось спустя ещё год использования, я решил не тратить больше деньги и попытаться починить его сам.
Шаг 1
Положите объектив на стол так, чтобы был доступ к винтам снизу.

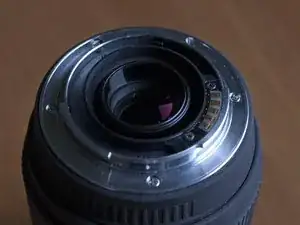

Открутите чёрные винты около контактной пластины и с чёрного внутреннего кольца (которое расположено между оптической частью и верхним наружным кольцом).
Шаг 2
Снимите внутреннее кольцо.
Открутите винт с верхнего наружного кольца.
Шаг 3

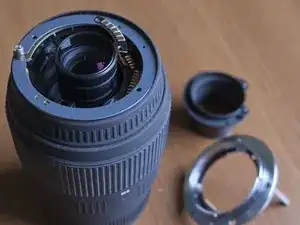

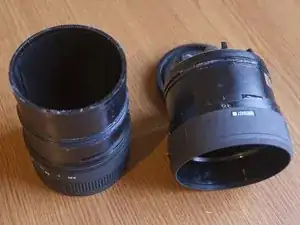

Снимите верхнее наружное кольцо.

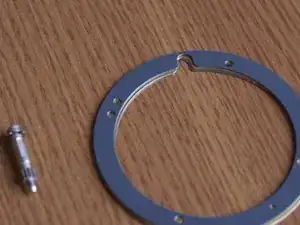

Извлеките небольшой вал с фокусировочной шестерней и несколько колец, удерживающих вал.
Шаг 4

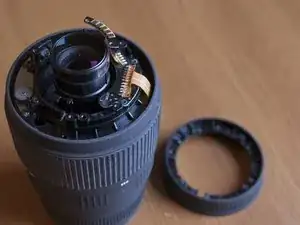

Открутите винты, которые удерживают верхнее пластиковое кольцо (оно является частью корпуса объектива), и снимите его.
Открутите винты, которые держат плату с микрочипом.
Открутите винты, которые крепят наружную часть корпуса объектива к внутренней оптической части.
Шаг 5
Теперь нужно быть особенно внимательным и выполнить следующую операцию очень осторожно!

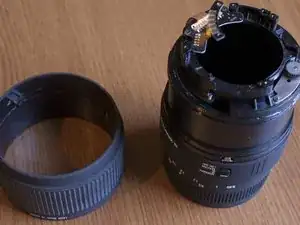

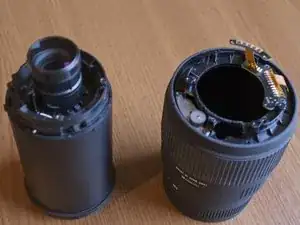

Снимите внутреннюю оптическую часть с наружной части корпуса объектива.
Попытайтесь запомнить, как части были вставлены друг в друга (при сборке объектива у меня ушло много времени, чтобы понять, как оптическая часть должна садиться в наружную часть корпуса).
Отложите оптическую часть очень аккуратно, не переворачивая её вверх дном.
НЕ ПЫТАЙТЕСЬ РАЗОБРАТЬ ОПТИЧЕСКУЮ ЧАСТЬ.
Шаг 6
Снимите кольцо зума.
Шаг 7
Открутите винт, который скрывался под кольцом зума (см. правую часть этой фотографии).
Отделите верхнюю часть от кольца фокусировки (кольцо фокусировки находится в левой части изображения).
Шаг 8

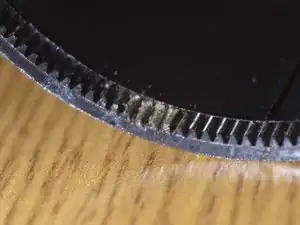

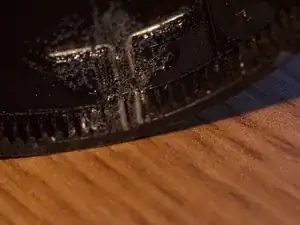

Теперь вы ясно видите причину проблемы.
Если вы не уверены, что сможете выполнить дальнейшие шаги по ремонту, закажите запасное кольцо фокусировки и соберите объектив в обратном порядке.
Шаг 9

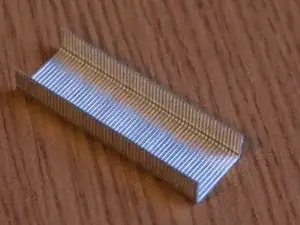

Возьмите скобу для степлера и отломите несколько скоб от блока (я использовал 2 штуки).

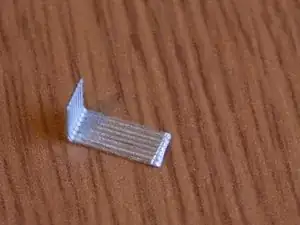

Отрежьте одну ножку скобы.
Шаг 10

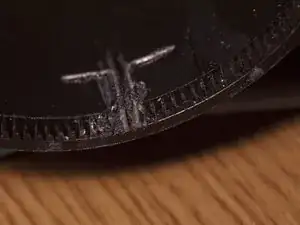

Используйте инструмент Dremel, чтобы удалить сломанную зубчатую шестерню (я удалил две).
Используйте маленькую плоскую отвёртку, чтобы сделать 2 небольших канавки на плоской поверхности кольца прямо за местом, где были удалены зубцы.
Шаг 11
Используйте паяльник, чтобы припаять подготовленные скобы к кольцу фокусировки.
Нанесите небольшое количество суперклея поверх припаянных скоб.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
