Замена главной платы объектива Canon EF-S 18-135mm f/3.5-5.6 IS STM
В этом руководстве Вы научитесь заменять главную плату в объективах EF-S 18-135mm. Главная плата является ключевой для правильной работы объектива, передавая команды фокусировки от камеры к объективу.
Шаг 1

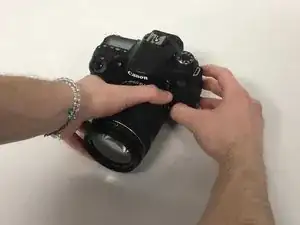

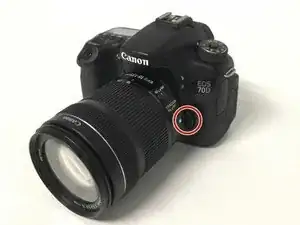

Сначала отсоедините объектив, нажав и удерживая кнопку освобождения, выделенную на изображении.
Затем возьмите объектив и поверните его против часовой стрелки, глядя на камеру.

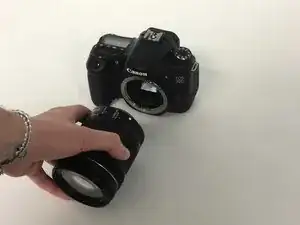

Наконец, когда камера перестанет вращаться, потяните объектив от камеры.
Шаг 2

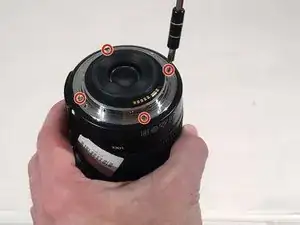

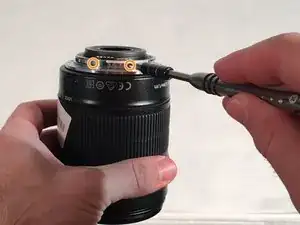

Удалите четыре винта JIS #000 длиной 5.5 мм для кольца крепления объектива (серебряное кольцо).

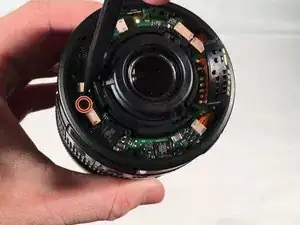

Удалите два винта JIS #000 длиной 4 мм, крепящих разъем главной платы.
Это руководство связано с удалением большого количества очень маленьких винтов, поэтому убедитесь, что у Вас есть магнитная доска, чтобы не потерять их.
Шаг 3

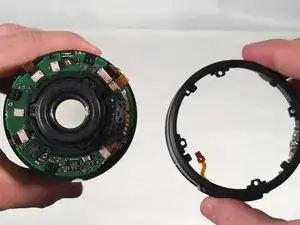

Используя лопатку, отсоедините разъем от сборки кольца переключателя барабана.
Отложите сборку кольца переключателя барабана в сторону.
Шаг 4
Этот шаг включает в себя обращение с чувствительной электроникой. Избегайте статического разряда.

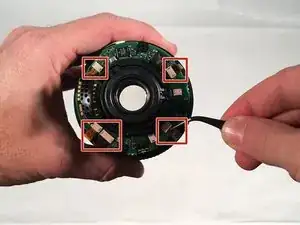

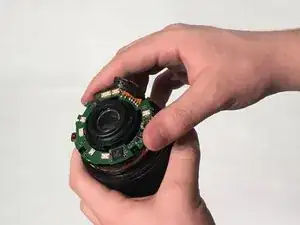

Используя лопатку, аккуратно вытяните пять разъемов из их гнезда.
Применяйте очень легкое давление при вытягивании разъемов из главной платы объектива, так как они легко ломаются.
Шаг 5

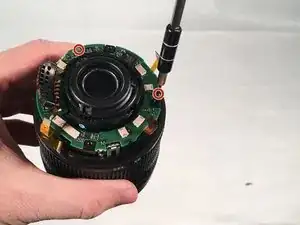

Удалите два винта JIS #000 длиной 4 мм, крепящих главную плату.

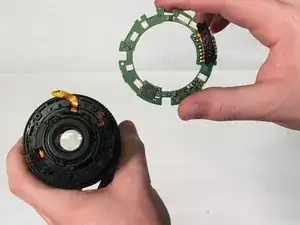

Удалите главную плату из объектива вручную.

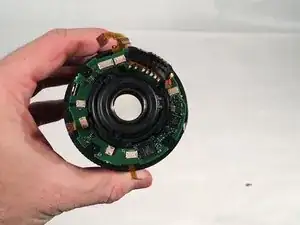

Главная плата теперь успешно удалена из объектива.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
