Устранение заедания фокусировки AF-S VR Zoom-Nikkor ED 70-200mm f/2.8G IF
Частая проблема — кольцо фокусировки AF-S VR Zoom-Nikkor ED 70-200mm f/2.8G IF заедает в положении «макро» (ближний конец). В этой инструкции показано, как это исправить.
Шаг 1

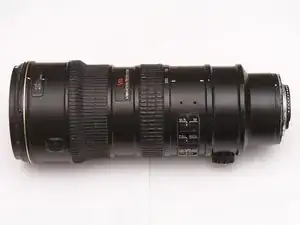

Объектив. Механизм фокусировки заедает в положении «ближняя точка», со временем состояние ухудшается.
Шаг 2
Сначала рекомендуется скачать «AF-S VR Zoom-Nikkor ED 70-200mm f/2.8G IF REPAIR MANUAL». (вложение)
Снимите опорное кольцо штатива (то, которое можно снять руками).

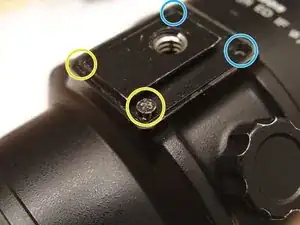

Снимите основание крепления штатива, открутив четыре винта.
короткий
длинный
Открутите плату переключателей и отсоедините все три гибких шлейфа (FPC).
Снимите кольцо штатива, открутив три скрытых винта. Смотрите ремонтное руководство.

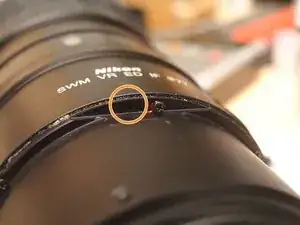

Открутите одиннадцать винтов и отделите заднюю группу. Там есть пустое отверстие.
Шаг 3

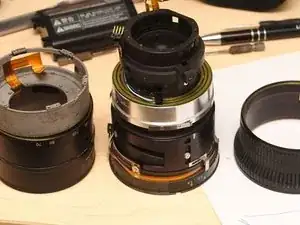

Снимите переднюю группу. Снимите резиновое кольцо зума.
Отклейте ленту и сохраните её, если у вас нет замены.

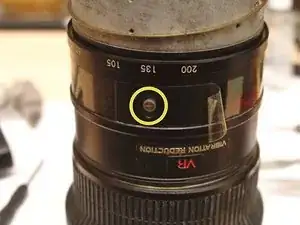

Открутите два винта.

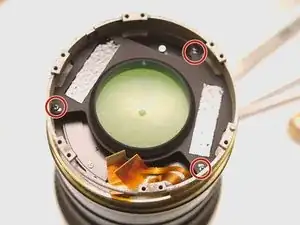

Открутите три винта и снимите «4-ю оптическую группу».
Шаг 4
Открутите три внешних винта и снимите блок диафрагменных лепестков.
Не вращайте винт калибровки диафрагмы! (красная метка)
Не вращайте какой-либо другой калибровочный винт! (жёлтая метка)
Открутите восемь чёрных винтов и поднимите «фиксирующее кольцо зума» и «кольцо ручной фокусировки».
Шаг 5

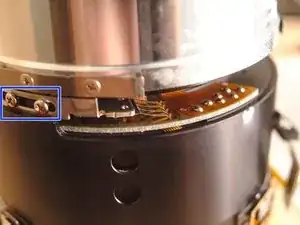

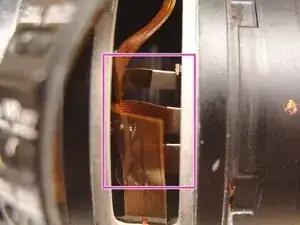

Вот причина проблемы. Внутреннее кольцо фокусировки соприкасается с платой индикации дистанции. Плата закреплена двухсторонним скотчем. Это конструктивный недостаток: со временем скотч теряет свойства и плата сдвигается.
Шаг 6

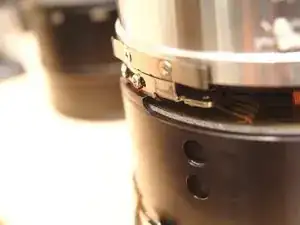

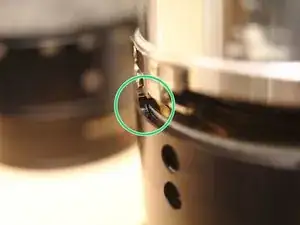

Детальнее. Конечное положение «бесконечность» приклеено более прочным клеем (тёмный материал), тогда как ближний конец не закреплён.
Исправление:
Отметьте или запомните положение ДО снятия двух винтов и контактной щётки! Но не переживайте, эта часть не требует сверхточности.

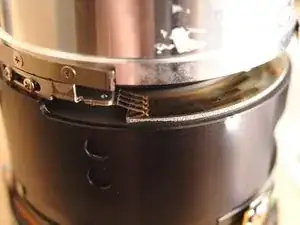

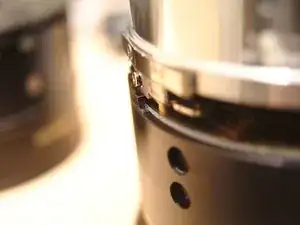

Поднимите плату. Удалите остатки двухстороннего скотча. Надёжно приклейте плату обратно вплотную к внутреннему краю.
Используйте подходящий клей, например «высоковязкий супер-клей» или «двухкомпонентную эпоксидную смолу». Не используйте низковязкий клей — он растечётся и загрязнит контакты.
Шаг 7
Соберите обратно, выполняя описанные действия в обратном порядке.
Указания по моменту затяжки винтов.
Внутренние винты M1.6: 0.12 Н·м.
Винты крепления штатива M2.0: 0.2 Н·м.
2 винта на плате переключателей: 0.06–0.08 Н·м (осторожно — пластик очень хрупкий)
Заключение
Терпения и удачи!
Перевод руководства с ifixit.com
