Ремонт объектива Sigma 8–16 мм

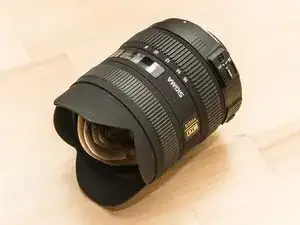

Отличный маленький объектив для формата APS-C. Обратите внимание на большой выпуклый передний элемент.

В этом объективе огромное количество крошечных винтов и деталей. Приготовьте множество пакетиков с застёжкой, чтобы хранить каждую деталь и её винты. Поверьте мне.

Удалите четыре винта, крепящие чёрную центральную деталь. Один винт немного выступает — его можно не снимать.

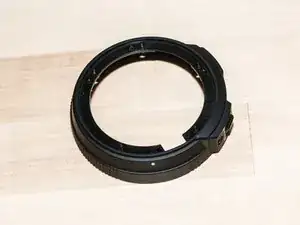

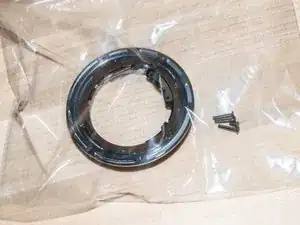

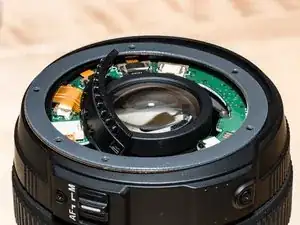

Снимите центральную чёрную деталь. Пластина с разъёмом для камеры будет некоторое время висеть свободно.

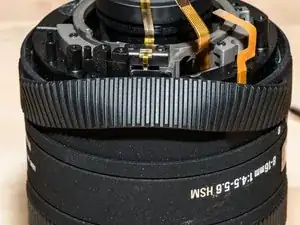

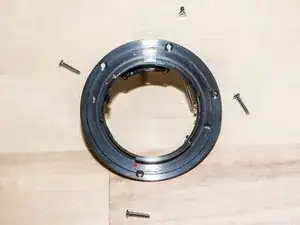

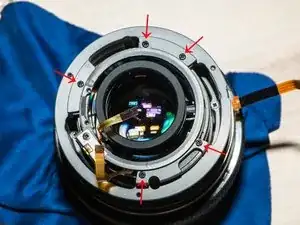

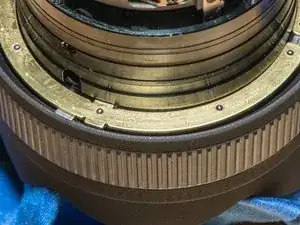

Удалите четыре винта, крепящие монтажную пластину. Снимите монтажную пластину. (На фото показаны внутренние компоненты на месте.)

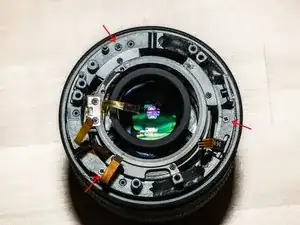

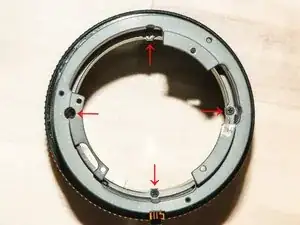

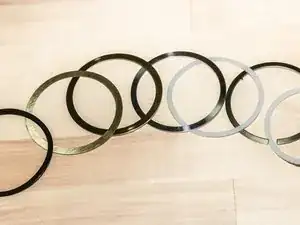

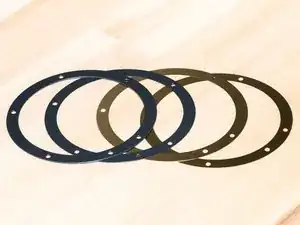

Снимите четыре распорные кольца под монтажной пластиной. Осторожно, чтобы не согнуть латунные кольца.

Открутите два винта, удерживающие пластину переключателя фокуса. Пластина должна просто отпасть.

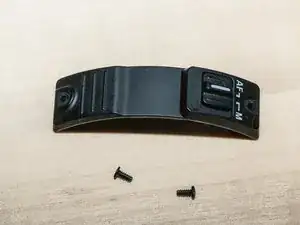

Есть один винт, фиксирующий верхнюю крышку. Выкрутите винт и снимите крышку.

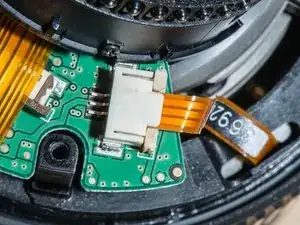

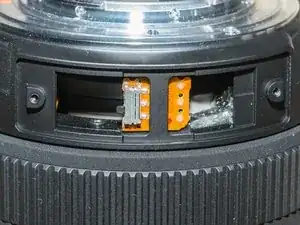

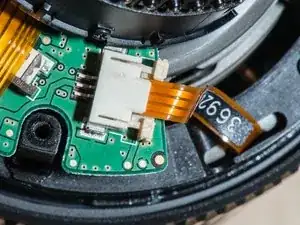

Ленточные кабели вставлены в простые защёлкивающиеся разъёмы. Осторожно вытяните фиксирующие ползунки и выньте кабели.

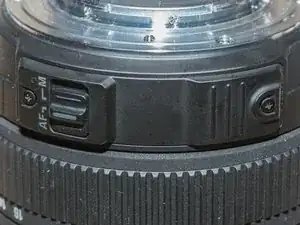

Удалите один винт, удерживающий переключатель автофокуса. Снимите переключатель. Он приклеен сзади, поэтому потребуется немного поддеть.

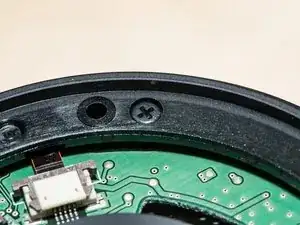

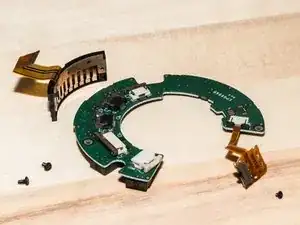

Открутите два винта, фиксирующие плату. Снимите плату.

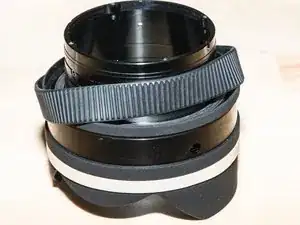

Снимите резиновую рукоятку вокруг кольца зума.

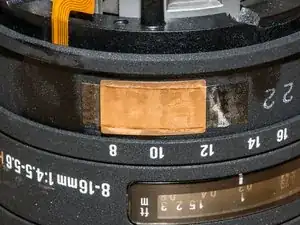

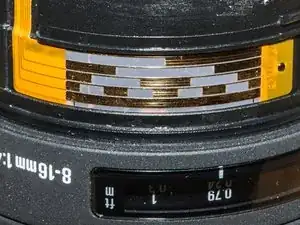

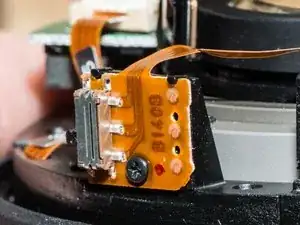

Отклейте медную ленту, закрывающую контакты энкодера зума.

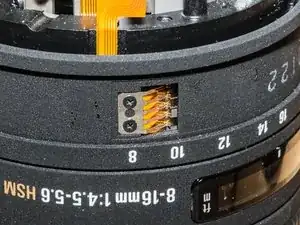

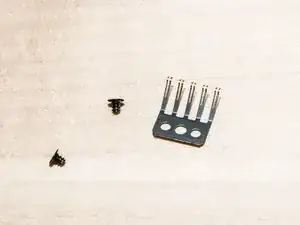

Открутите и снимите контакты энкодера зума. Будьте осторожны — эти контакты очень хрупкие.

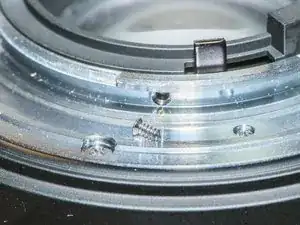

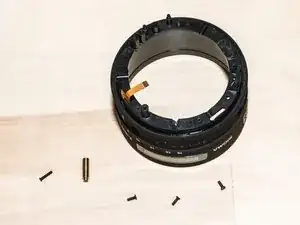

Удалите винт глубоко внутри латунного стопора зума. Захватите стопор пинцетом. Покачивайте, пока он не выйдет.

Если хотите или необходимо, можно снять кольцо зума. Поверните его и аккуратно потяните вверх, пока оно не отщёлкнется. Оставьте его на месте, если возможно, чтобы не повредить энкодер.

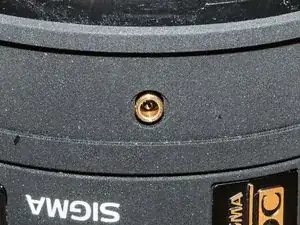

Если вам интересно (и признавайтесь, интересно) — под красивой наклейкой SIGMA DG винта нет.

Снимите три винта вокруг внешнего кольца. Снимите узел кольца зума. Не зацепите ленточные кабели.

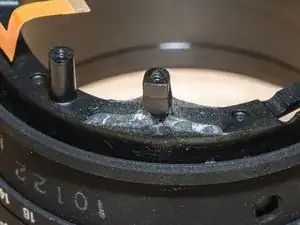

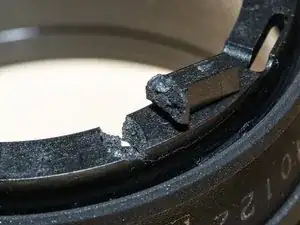

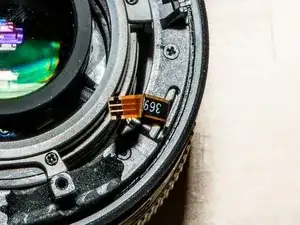

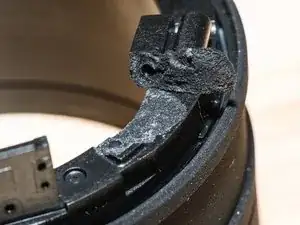

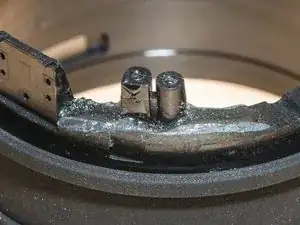

Если объектив получил сильный удар, то, вероятно, пострадает именно этот узел зума. В моём случае сломались несколько опорных штырей.

Склейте сломанные детали самым прочным эпоксидным клеем, который сможете найти. Суперклей, вероятно, не лучший выбор — он плохо переносит боковые удары.

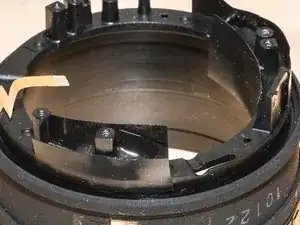

Осторожно, не попадите клеем туда, где он не нужен. Используйте ленту, чтобы удерживать клей в нужном месте.

Положите груз на узел, пока клей сохнет, чтобы восстановленные штыри оставались в положении. Если они будут выступать, даже немного, выровнять объектив будет невозможно.

Старайтесь не допускать попадания клея по внешней стороне опорного штыря. Излишки клея помешают последующей сборке. Если клей попал не туда, аккуратно стачивайте его dremel-инструментом после полного отвердения.

Следующий шаг освободит оптический блок от корпуса фокусного механизма. Если вы неправильно поддержите этот большой выпуклый дорогой передний элемент, он с шумом упадёт на стол.

Возьмите кусок пластилина или пластилиновой массы размером с мандарин. Поместите его в пакетик (пакетики — ваш друг!) и сформируйте из него приплюснутый шар с впадиной по размеру и форме большого переднего элемента.

Положите чистую салфетку для объективов поверх пакетика. Усадите объектив в впадину. Пластилин должен полностью поддерживать объектив, не касаясь стола краем бленды.

Винты, скрепляющие эти детали, затянуты очень сильно. Убедитесь, что у вашей отвертки достаточное сцепление, иначе вы сорвёте шлиц (и тогда возникнут серьёзные проблемы). Возможно, придётся сильно нажимать, чтобы винты провернулись. Попросите кого‑то удерживать объектив неподвижно, пока вы работаете.

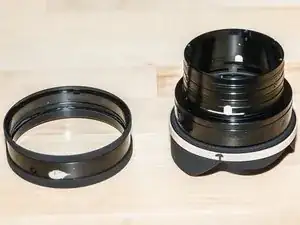

Выверните пять винтов вокруг верхней части светло‑серого кольца. Это освободит блок линз от корпуса фокусировки.

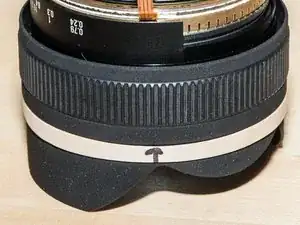

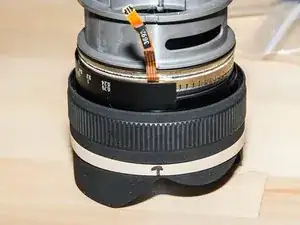

Наклейте полоску малярного скотча или резинку на бленду объектива (не на кольцо фокусировки). Отметьте положение ленточного кабеля. Это сэкономит вам много проблем при сборке.

Опасно! Автофокус может больше не работать, если вы продолжите дальше.

Удалите четыре винта из внутреннего основания корпуса кольца зума. Для их выкручивания потребуется усилие. Убедитесь, что отвертка хорошо держит шлиц, и нажимайте вниз при повороте. Попросите помощника снова удерживать корпус неподвижно.

Корпус будет пытаться приподняться; выверните винты равномерно и прикладывайте давление вниз на корпус при их снятии.

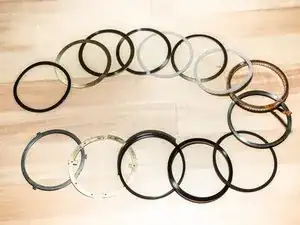

Снимите все кольца до, но не включая, кольцо с маркировкой диафрагмы. Оно не снимется — не применяйте силу.

Маленьким инструментом снимите два из трёх невероятно маленьких пластиковых фиксаторов с корпуса. Не снимайте тот, что за меткой диафрагмы — его крайне трудно установить назад.

Снимите оставшиеся кольца, включая латунные фрикционные пластины.

Снимите резиновую накладку кольца фокусировки. Накладка фокусировки не взаимозаменяема с накладкой зума. Накладка фокусировки имеет более тонкие «ребра».

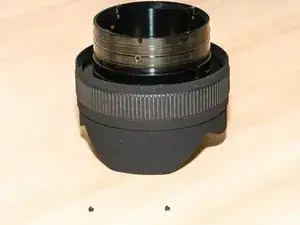

Удалите три винта и их подшипники из кольца фокусировки.

Снимите кольцо фокусировки, потянув его вертикально вверх.

Дальше разборка не продолжается. Если осмелитесь — можете разобрать блок линз дальше.

Сборка обратно сложна; последующие шаги помогут вам правильно всё вернуть на место.

Наденьте кольцо фокусировки и установите винты с подшипниками. Поверните кольца подшипников так, чтобы они сели в винты.

Наденьте резиновую накладку фокусировки. Используйте ту, у которой более тонкие ребра.

Порядок сборки, снизу вверх:

Сталь/пластик, латунные фрикционные пластины, индикатор фокуса, чёрный пластик, тонкая резина, ротор (толстый чёрный), статор (странная латунная деталь с ленточным кабелем), волокно, разделённая сталь, волокно, сталь (без разделения), толстая латунь, тонкая латунь, пружина.

Установите кольцо, у которого с одной стороны сталь, а с другой — чёрный пластик. Пластиковая сторона вниз. Зацепите защёлки в кольце фокусировки.

Вставьте фрикционные пластины и зацепите внутренние защёлки в центральный корпус. Будьте аккуратны, чтобы не потерять крошечные шарикоподшипники в пластинах.

Наденьте кольцо индикатора фокуса. На дне есть неглубокие выемки, которые входят в защёлки пластин подшипников. (Здесь показано в собранном виде.)

Кольцо можно установить двумя способами. Убедитесь, что цифры находятся с той же стороны, где вы сделали метку ранее.

Наденьте чёрное пластиковое кольцо и резиновое кольцо. Резиновое кольцо должно аккуратно расположиться в пластиковом кольце.

Метка фокусировки должна быть на той же стороне, что и отметка на бленде объектива.

Ротор — подвижная часть ультразвукового мотора. Это металлическое кольцо, с одной стороны чёрное, с другой — блестящее. Установите его блестящей стороной вниз.

Статор — это неподвижная половина ультразвукового мотора.

Установите невероятно маленькие пластиковые фиксаторы в основной корпус. Они удерживают статор в правильном положении.

Наденьте статор так, чтобы проводник был направлен вверх. Внутри есть выемки, которые совпадают с этими пластиковыми фиксаторами.

Статор можно установить тремя способами. Убедитесь, что ленточный кабель совмещён с меткой, которую вы сделали ранее.

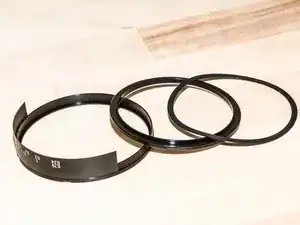

Наденьте оставшиеся кольца в следующем порядке:

Кольцо из волокна, разделённое металлическое кольцо (у него есть маленькая защёлка, которая входит в корпус), другое кольцо из волокна, цельное металлическое кольцо, латунные кольца, пружина.

Наденьте металлический корпус зума. Закрепите четырьмя винтами.

Установите блок фокусировки на основной модуль объектива. Будьте осторожны с ленточными кабелями.

Совместите пять отверстий под винты. Закрепите винтами.

Наденьте блок зума. Аккуратно проденьте кабель энкодера фокусировки через выемку.

Совместите отверстия под винты и закрепите.

Поверните кольцо зума, пока овальное отверстие не совместится с соответствующим на модуле объектива. Вставьте латунной штифт и закрепите винтом.

Прикрепите обратно контактные пальцы энкодера зума и медную ленту.

Установите резиновую накладку зума.

Переустановите печатную плату, закрепив её двумя винтами.

Установите переключатель зума.

Вставьте все ленточные кабели и плотно (но аккуратно) защёлкните разъёмы на место.

Вставьте кабель разъёма камеры и защёлкните разъём.

Наклоните верхнюю крышку и совместите с отверстиями для винтов. Большая сторона размещается над переключателем зума.

Закрепите одним винтом. Отверстие для этого винта немного глубже, чем остальные.

Убедитесь, что внутренний и внешний переключатели зума находятся в одинаковом положении. Они должны совпадать при установке крышки.

Установите крышку переключателя зума и закрепите двумя винтами.

Установите распорные кольца. Латунные кольца располагаются внизу, самое толстое чёрное кольцо — сверху. Кольца надеваются на выступ, который удерживает их в выравненной позиции. Убедитесь, что отверстия совпадают с отверстиями для винтов в сборочной единице ниже.

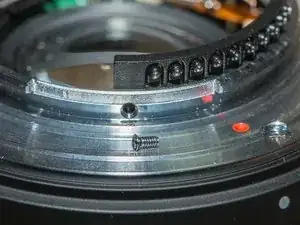

Наденьте монтажную пластину. Длинная ножка входит внутрь объектива и в отверстие в центральной сборке объектива; это легко увидеть.

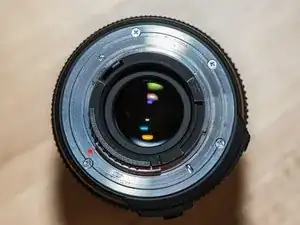

Закрепите монтажную пластину четырьмя винтами. Короткий винт находится прямо напротив красной точки.

Прикрепите пластину разъёма камеры двумя винтами. Эти винты имеют более мелкую резьбу, чем остальные.

Вставьте чёрную центральную деталь. Закрепите оставшимися двумя винтами с крупной резьбой.
