Замена объектива Sony DSC-HX50V

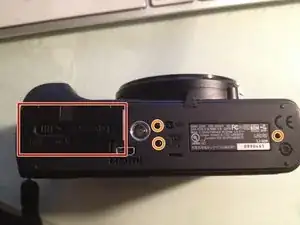

Извлеките аккумулятор камеры.

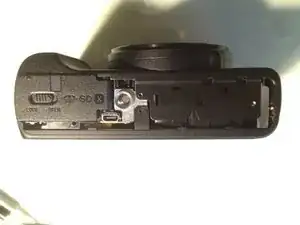

Отверткой Phillips #00 выкрутите три винта.

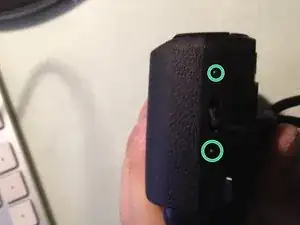

Открутите два винта на левой стороне камеры.

Открутите оставшиеся два винта на противоположной стороне камеры.

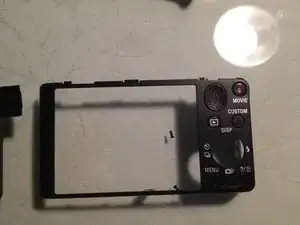

Осторожно снимите рамку с ЖК-экрана, потянув её наружу и вверх от нижней части камеры, и удалите её.

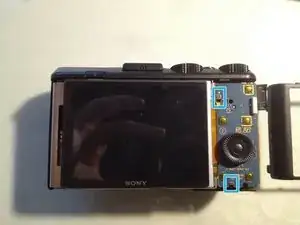

Осторожно подведите плату снизу вверх. Это освободит первую металлическую защёлку.

Осторожно сдвиньте плату вправо от правой стороны. Это освободит вторую металлическую защёлку.

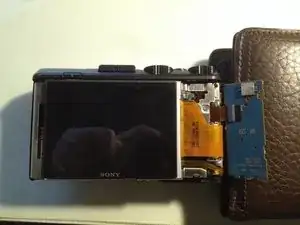

Плата отклонится вправо после освобождения от обеих защёлок.

Будьте осторожны.

Плоскогубцами с узкими губками аккуратно отогните металлическую язычок в нижней части платы щелчкового колесика, чтобы освободить эту плату от верхней металлической защёлки. Отогните его вправо и сдвиньте шлейф с этой платы и отложите в сторону.

Поднимите ЖК-дисплей от корпуса камеры и снова аккуратно отсоедините два шлейфа и отложите в сторону.

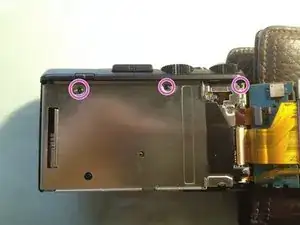

Удалите три винта. Аккуратно используйте лопатку, чтобы отжать/снять металлический узел с корпуса камеры и отложите его в сторону.

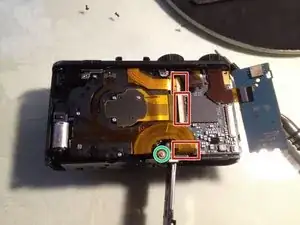

Осторожно отсоедините три шлейфа.

Не пытайтесь полностью снимать шлейфы, так как они прикреплены к другим частям.

Отверткой Phillips удалите винт по нижней кромке, немного правее центра.

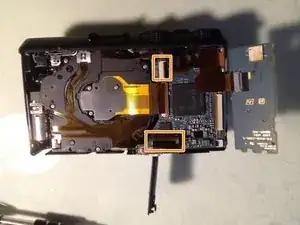

Осторожно отведите два шлейфа в сторону.

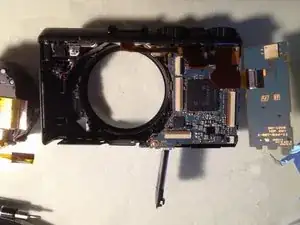

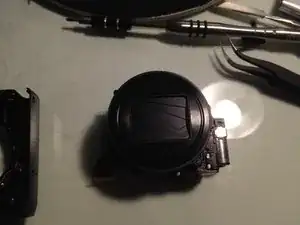

Теперь можно аккуратно выдавить блок объектива спереди камеры, чтобы освободить его от корпуса и полностью извлечь.

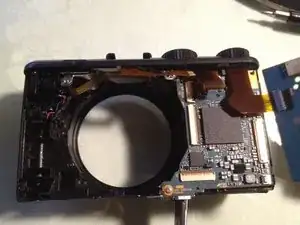

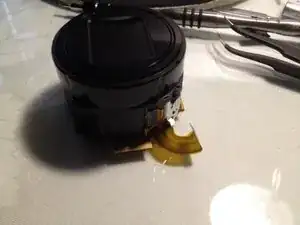

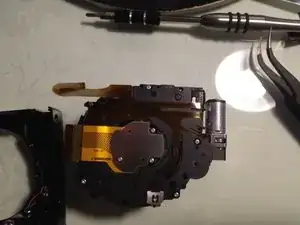

Модуль объектива теперь извлечён из корпуса.
