Замена видоискателя Fujifilm X20

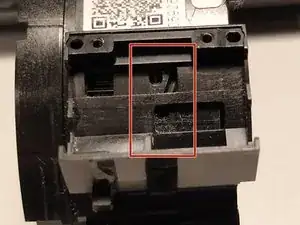

Следуя одному из существующих руководств по разборке, вы можете дополнительно заменить видоискатель X20. Это довольно просто, но требует одного момента внимания: необходимо полностью выдвинуть объектив перед установкой нового видоискателя. Если этого не сделать, видоискатель будет нормально накручиваться, но вы сломаете направляющий штифт на подвижном объективе в видоискателе при перемещении объектива из положения «выключено» в «28 мм».
Замечание: изображения взяты из Fujifilm X10, но шаги идентичны для X20, который только будет иметь некоторые дополнительные ленточные провода, исходящие от видоискателя.
Шаг 1

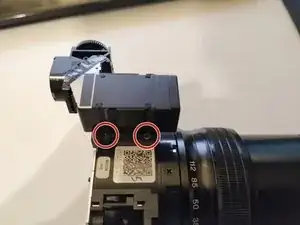

С помощью небольшой крестовой отвертки открутите 2 винта на стороне видоискателя.

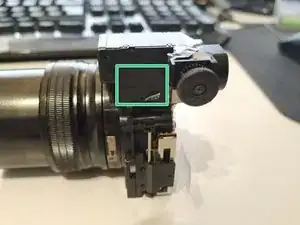

С помощью пинцета или ножа X-acto удалите кусок скотча на другой стороне видоискателя.
Шаг 2

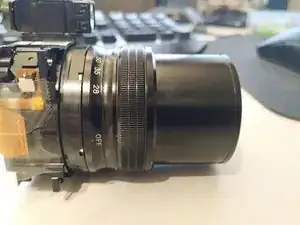

Перед установкой нового видоискателя полностью выдвиньте объектив, как показано на картинке.
Для справки, на втором изображении показаны направляющие пины видоискателя в этой позиции.
Затем вы можете установить видоискатель и выполнить шаг 1 в обратном порядке, чтобы завершить замену.
Заключение
На этом всё, надеюсь, это предотвратит поломку направляющих штифтов объектива у кого-то другого.
Перевод руководства с ifixit.com
