Fujifilm X20 — ремонт выключателя питания

Механизм выключателя питания X20, встроенный в ручной зум-объектив, перестал работать после того, как камере дали по объективу. Вот как я его починил.

Шаг 1

Перед началом извлеките аккумулятор и SD-карту!

Зафиксируйте расположение всех винтов! Лучший способ — использовать магнитный проектный коврик.

Я полностью снял резиновое покрытие, чтобы найти все винты, но если вы знаете их расположение, можно оставить большую часть резины и снять её только по краям для доступа к винтам. Резина хорошо прилипнет снова после ремонта, но очень трудно приклеивается после полного удаления.

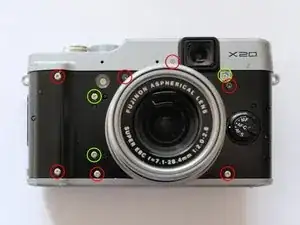

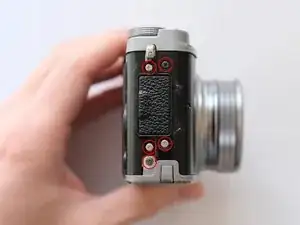

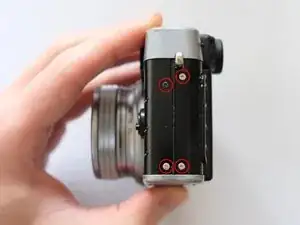

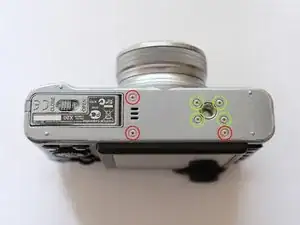

Снимите все винты, отмеченные красным; винты с зелёными метками можно пока оставить.

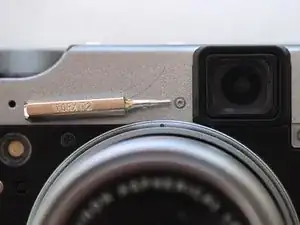

Практически все винты крестовые, за исключением одного торкс-винта размером T2.

Шаг 2

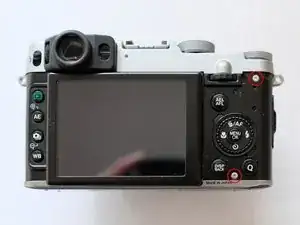

Снимите все винты, отмеченные красным.

Шаг 3

Перед тем как открыть камеру убедитесь, что вы заземлены. Лучший способ — работать с ESD-оборудованием: браслетом, ковриком и специальной отвёрткой. Электростатический разряд в электронику камеры приведёт к серьёзному повреждению!

Снимите все винты, отмеченные красным; винты с зелёными метками можно пока оставить.

После снятия нижней панели вы увидите динамик на позиции, отмеченной синим кружком. В моём случае кабель оторвался при попытке его снять, но поскольку я никогда не пользовался динамиком, меня это не беспокоило. Если вы хотите сохранить динамик, придётся поступить иначе — теперь, когда вы видите следующие шаги, это не должно быть слишком сложно.

Шаг 4

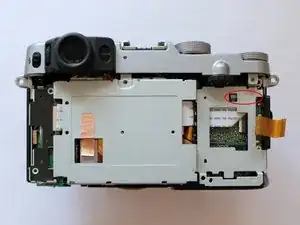

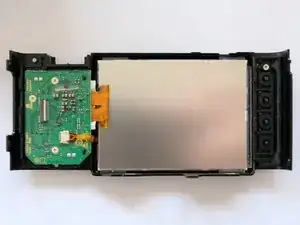

Отсоедините кабель, отмеченный красным, открыв небольшой зажим на переключателе, чтобы отделить заднюю панель с экраном.

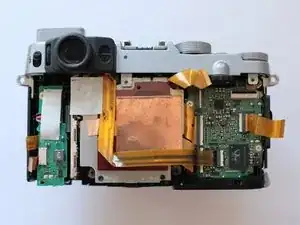

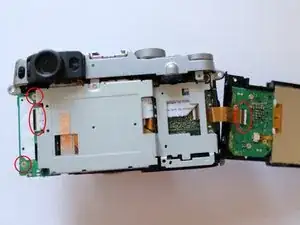

Снимите кабели и винты с левой стороны, чтобы извлечь маленькую плату — это позволит снять металлическую крышку.

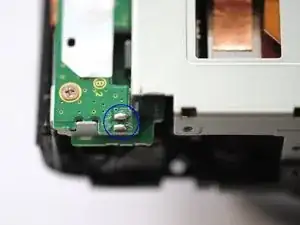

На третьем изображении синим кружком отмечены точки пайки, к которым подключён маленький динамик;, скорее всего, пайку снимать не потребуется.

Шаг 5

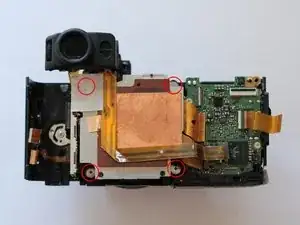

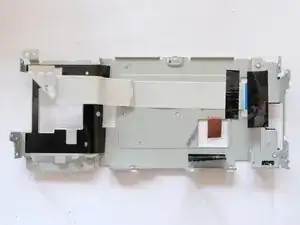

Малую плату можно снять с кабеля; также удалите винты, чтобы отсоединить металлическую крышку. Металлическая крышка прикреплена ещё к одному кабелю сзади.

Шаг 6

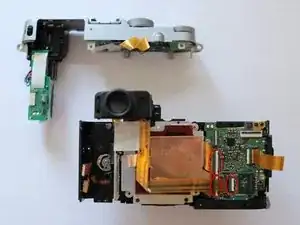

Два кабеля нужно отсоединить, чтобы снять верхнюю часть камеры; блок вспышки вместе с конденсатором можно оставить прикреплённым к верхней секции.

ВНИМАНИЕ: Будьте осторожны с конденсатором блока вспышки — есть риск очень высокого напряжения!

Шаг 7

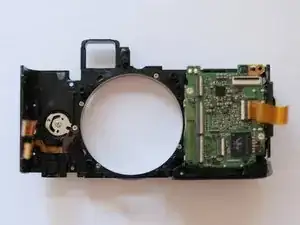

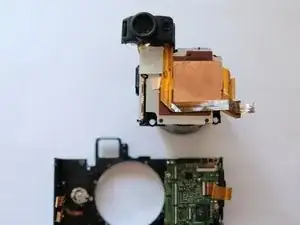

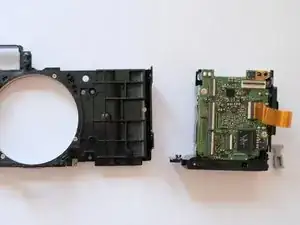

Четыре винта удерживают блок объектива/датчика на месте.

Шаг 8

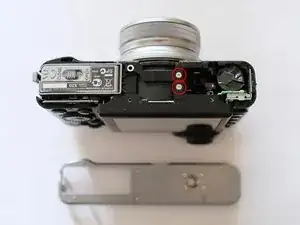

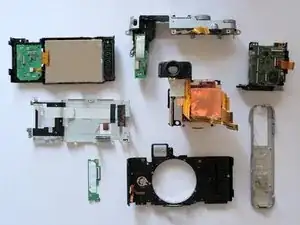

Для полного разборa снимите два винта, отмеченные красным, чтобы снять отсек для батареи.

Шаг 9

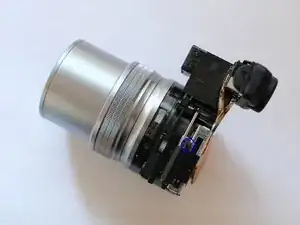

Показан механизм, который перемещается при зуммировании объектива и включении камеры. При зуммировании объектив перемещает чёрный ползунок вдоль металлической направляющей и активирует встроенный выключатель. Это работает через маленькую белую шестерёнку, соединённую с чёрным ползунком. Шестерёнка также сообщает электронике камеры текущее положение зума.

Шаг 10

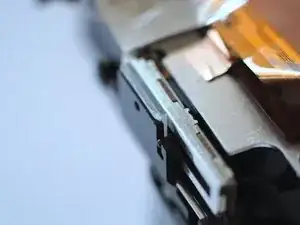

В моём случае чёрный ползунок мог наклоняться в сторону направляющей, разъединяя белую шестерёнку и, следовательно, все электронные функции механизма зума.

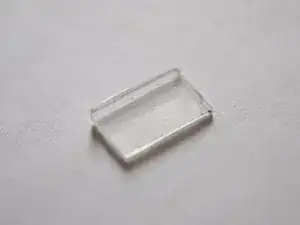

Чтобы исправить это, я приклеил кусочек пластика к задней части чёрного ползунка, чтобы предотвратить его наклон в сторону направляющей. Перед фиксацией ползунка убедитесь, что он находится в правильном положении, чтобы в камере отображался точный диапазон фокусных расстояний.

Шаг 11

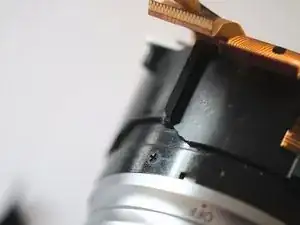

Я обнаружил, что объектив, видимо, был когда-то повреждён, так как одна из точек крепления объектива отломалась (я предполагаю, что это могло повредить и выключатель, возможно в позиции, отмеченной синим на изображении 2 шага 9).

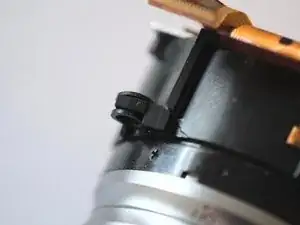

Чтобы исправить это, я заново приклеил точку крепления суперклеем.

Шаг 12

Собрал камеру в обратном порядке по шагам — теперь она работает нормально. Удачи!

Заключение

Для сборки устройства снова следуйте этим инструкциям в обратном порядке.
