Замена кольца объектива цифрового фотоаппарата Olympus TG-3
При выполнении этого руководства придётся работать с острыми металлическими предметами. Действуйте осторожно. Чтобы не потерять винты, закрепите их малярной лентой. Перед контактом с внутренними деталями камеры убедитесь, что ваши руки чистые и сухие.
Шаг 1
Найдите сторону камеры с ушком для ремешка и с помощью отвёртки PH000 отвинтите два винта 5,3 мм, которые крепят ремешок.
Шаг 2
Найдите сторону камеры с портом HDMI. С помощью отвёртки PH000 отвинтите винт 5,4 мм, расположенный в нижней левой части под портом.
Шаг 3
С помощью отвёртки PH000 отвинтите винт 3,8 мм, находящийся внутри порта HDMI.
Шаг 4
Найдите нижнюю часть камеры. С помощью отвёртки PH000 отвинтите два винта 4 мм, расположенные ближе к середине (возле отсека батареи).
Шаг 5
Теперь вы должны легко снять переднюю крышку, используя руки.
Шаг 6

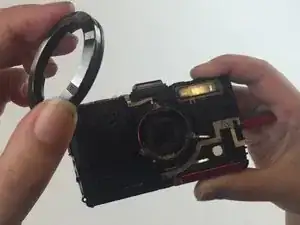

Поверните кольцо вокруг объектива камеры и выньте его.
Заключение
Чтобы собрать устройство обратно, выполните указанные действия в обратном порядке.
