Замена/обслуживание выходного клапана Jura Capresso IMPRESSA J5

Отключите сетевой шнур питания!

Снимите резервуар для воды и поддон для капель. Уберите все кофейные зёрна из контейнера для хранения.

Откройте крышку отсека для зёрен.

Выверните два винта с прямым шлицем внутри отсека для зёрен. У винтов есть резиновая шайба, они не выйдут полностью.

Снимите отсек для зёрен.

Верхняя крышка закреплена винтами с овальной головкой. Выверните их.

Эти винты имеют овальную головку, из-за чего они похожи на заклёпки (фото 2). Для их снятия нужен специальный бит — его также можно приобрести на iFixit — инструкция по самостоятельному изготовлению. Если подходящего бита нет, можно воспользоваться плоскогубцами с тонкими губками. Jura пытается не допускать нас к собственным устройствам!

Также выверните два винта с овальной головкой под крышкой отсека для молотого кофе.

Теперь можно приподнять верхнюю крышку по периметру.

Снимите верхнюю крышку. Часто для этого требуется немалая сила.

Используйте пластиковые инструменты, чтобы не поцарапать устройство.

Поверните устройство задней стороной к себе.

Поверните этикетку Jura на несколько градусов против часовой стрелки. Если сделать это трудно, используйте маленькую присоску.

Снимите этикетку Jura.

Под этикеткой вы найдёте два винта Torx T15. Выверните их.

Аккуратно подтяните верх хромированной накладки немного наружу, затем сдвиньте её вниз и отложите в сторону.

Выверните винт Torx T15 на боковой панели со стороны резервуара для воды.

Слегка оттяните правую боковую панель назад.

Снимите боковую панель.

Слегка оттяните левую боковую панель назад и снимите её.

Найдите керамический клапан внизу за правой боковой панелью. Он насажен на чёрную пластиковую опорную пластину и соединён двумя электрическими разъёмами и тремя шлангами.

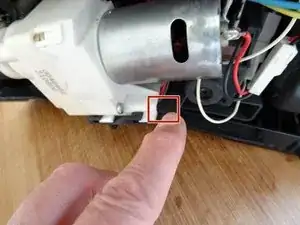

Прижмите пальцем чёрный пластиковый фиксатор вниз.

Сдвиньте керамический клапан вверх и вправо.

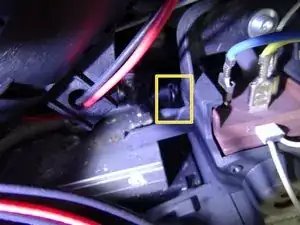

Клапан может дополнительно фиксироваться винтом с нижней стороны.

Если вы собираетесь заменить клапан, отсоедините все кабели и шланги. Если клапан снимается только для доступа к другим компонентам (выходной клапан, теплообменник), можно не отключать соединения.

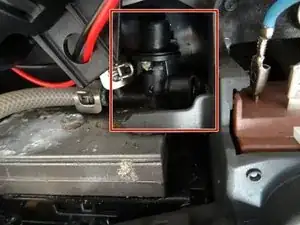

Выходной клапан открыт. Отложения извести явно указывают на его протечку.

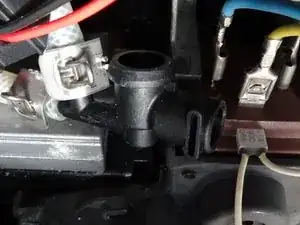

Клапан с правой стороны соединён с фитингом и зажат металлической скобой. Слева — два присоединения шлангов.

С помощью острых пинцетов вытащите металлическую скобу.

Сдвиньте клапан влево. На соединении есть уплотнительное кольцо, не потеряйте его. По возможности замените его при сборке. Два шланга можно оставить подключёнными.

Три защёлки удерживают чёрную крышку сверху клапана. С помощью плоской отвёртки аккуратно разожмите их и снимите крышку.

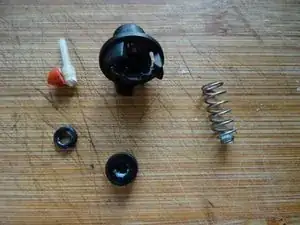

Достаньте пружину, поршень клапана и уплотнения со стопорной пластиной. Запомните их расположение для сборки.

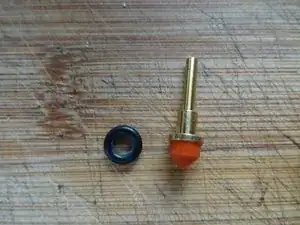

У этого клапана был сломан поршень и изношено уплотнение. Их заменили; поршень из ремкомплекта теперь металлический и больше не сломается.
