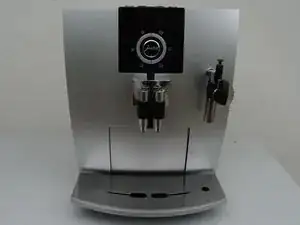

Магнитный сливной клапан Jura Capresso IMPRESSA J5

Отключите сетевой кабель питания!

Снимите резервуар для воды и поддон для капель. Удалите все кофейные зёрна из бункера для зерен.

Откройте крышку отсека для зерен.

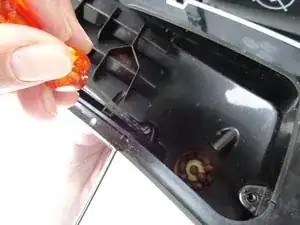

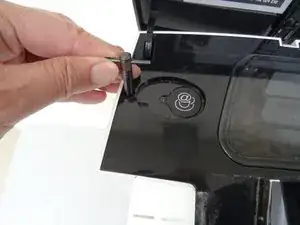

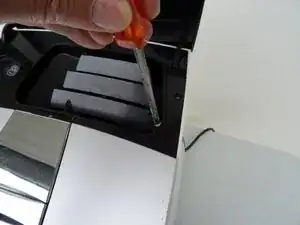

Отверните два винта с прямой прорезью внутри отсека для зерен. Винты имеют резиновую шайбу и не вынимаются полностью.

Снимите отсек для зерен.

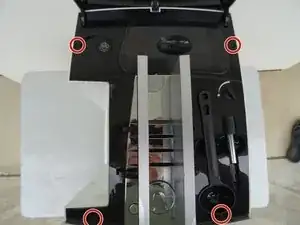

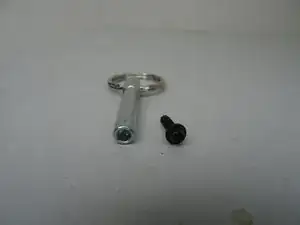

Также снимите два винта с овальной головкой под крышкой отсека для молотого кофе.

Теперь можно поддеть верхнюю крышку по всему периметру.

Снимите верхнюю крышку. Часто для этого требуется небольшое усилие.

Используйте пластиковые инструменты, чтобы не поцарапать устройство.

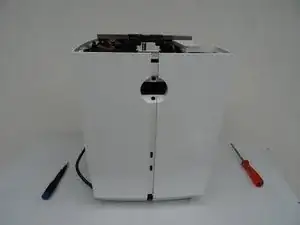

Поверните устройство так, чтобы задняя часть была обращена к вам.

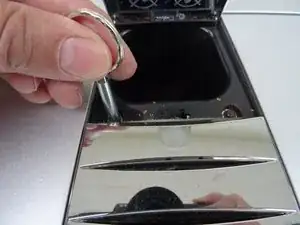

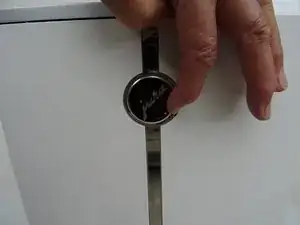

Поверните шильдик Jura на несколько градусов против часовой стрелки. Если сделать это сложно, используйте маленькую присоску.

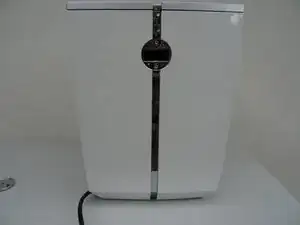

Снимите шильдик Jura.

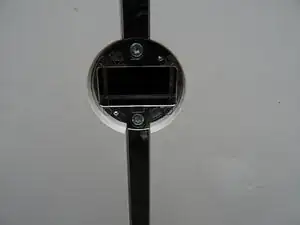

Под шильдиком вы найдёте два винта Torx T15. Удалите их.

Аккуратно потяните верх хромированной накладки немного наружу, затем сдвиньте его вниз и отложите в сторону.

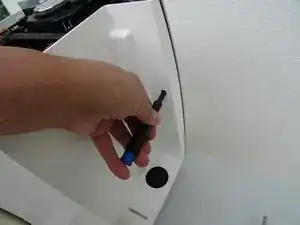

Удалите винт Torx T15 на боковой панели со стороны резервуара для воды.

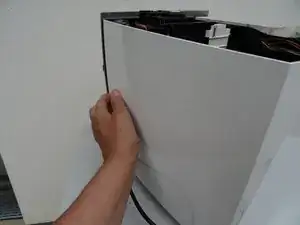

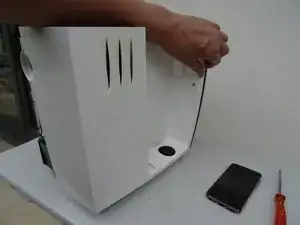

Слегка потяните правую боковую панель в сторону задней части.

Снимите боковую панель.

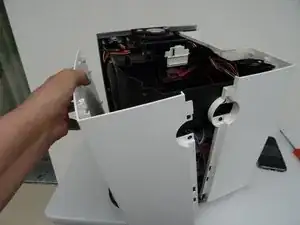

Слегка потяните левую боковую панель в сторону задней части и снимите её.

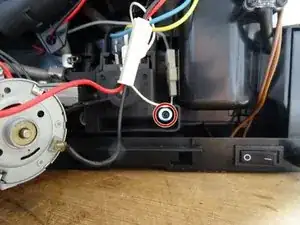

Мотор сливного клапана расположен в нижней части устройства ближе к центру. Он закреплён тремя винтами и подключён несколькими плоскими разъёмами. На фото керамический клапан уже отодвинут.

Примечание: в моделях с J6 и далее установлен мотор, а не магнит.

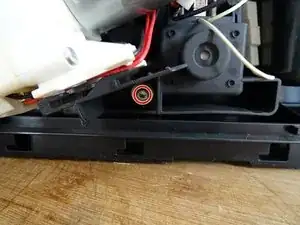

Отверните три винта Torx T15 на моторе сливного клапана. Обратите внимание на шайбы под винтами.

Аккуратно вытащите мотор.

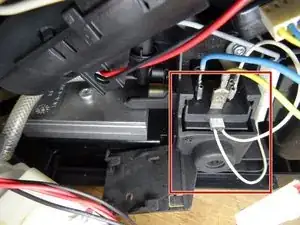

Если вы планируете заменить его, необходимо также отключить плоские разъёмы. Запомните, где какой разъём был подключён.
