Замена жерновов Ena Micro 9

Выньте вилку из розетки!

Снимите все насадки, такие как резервуар для воды, ящик для молотого кофе и крышку отсека для зерен.

Удалите все кофейные зерна.

Верхние крышки не обязательно снимать для всех ремонтов. Однако это необходимо для тщательной чистки. Может быть проще ослабить верхние крышки, если сначала снять боковые панели. Процесс несколько сложный.

Подденьте центральную крышку вентиляции вверх.

Используйте лопатку, чтобы надавить с обеих сторон отмеченной области. Тогда передняя панель вокруг выключателя разблокируется. Затем вы можете приподнять её спереди и вытащить под углом.

Если боковые отверстия для лопатки не находятся, модель немного отличается. В этой версии нужно вставить лопатку в зазор между передней панелью и крышкой примерно в 3 см от края и затем сильно нажать в сторону центра, чтобы разблокировать. Одновременно приподнимите крышку немного спереди.

Откиньте переднюю крышку вверх.

Снимите крышку. В модели с боковыми отверстиями их можно вытащить под углом вперед. В другой модели нужно немного оттолкнуть её назад, чтобы отцепить, затем поднять вверх.

Вот как это выглядит после снятия двух крышек. Скопилось много грязи.

Боковые части сдвинуты назад. Однако они закреплены двумя винтами и фиксатором вверху и клиновидным защелкивающимся элементом по бокам.

Открутите два винта Torx T15, которые закрепляют боковые панели вверху.

Фиксатор расположен под шильдиком Jura на задней панели. Поверните его против часовой стрелки примерно на 20 градусов, затем вы сможете снять его.

К сожалению, этот очень заклинил. Ничего не помогало с этим устройством, ни присоска, ни жесткая липкая лента. Здесь он открыт более грубым методом:

Были просверлены два маленьких отверстия на несколько миллиметров глубиной, затем ввернуты два маленьких винта. Шильдик наконец удалось повернуть и снять пассатижами.

Вот как это выглядит снизу. Фиксатор закреплён овоголовным винтом. Он похож на заклёпку. Для открытия нужен специальный бит для овоголовых винтов, в крайнем случае можно использовать пассатижи.

Удалите овоголовный винт.

Плотно толкните фиксатор вверх настолько, насколько возможно.

Боковые части держатся сверху и снизу по три защёлки каждая. Поэтому их нужно сдвинуть назад, чтобы отсоединить. Однако они защищены от смещения клиновидными выступами спереди. Следующий шаг показывает, как их освободить.

Выступы нужно вывести из отверстий. Они расположены с обеих сторон вверху и внизу примерно в 1,5 см от края и в 7 см от переднего края.

Вот как выглядят клиновидные выступы

Положите машину на бок.

Подденьте боковую панель примерно в 7 см от переднего края, примерно на 3 мм вверх. Это выведет защёлку из её отверстия. Используйте прочный инструмент, желательно пластиковый.

Положение клиновидного выступа: 7 см от переднего края, 1,5 см от верхнего или нижнего края.

Оставьте инструмент на месте. Вставьте пи́к для открывания на 7 см от переднего края так, чтобы клиновидный выступ больше не мог зафиксироваться в своём отверстии. Вытяните инструмент.

Аналогично вставьте другой пи́к для открывания на противоположном краю.

Теперь оба выступа свободны и боковая часть может быть сдвинута в следующем шаге.

Плотно сдвиньте боковую панель назад. Она может немного заедать, и потребуется пластиковая лопатка, чтобы помочь.

Снимите боковую панель и отложите в сторону.

Повторите для другой боковой панели.

Освободите защёлки на верхней части внутренней крышки.

Откиньте внутреннюю крышку вниз и поднимите её вверх. Теперь становится видна группа заваривания.

Крышка присутствует не на всех моделях.

Третье изображение показывает вид с другой стороны.

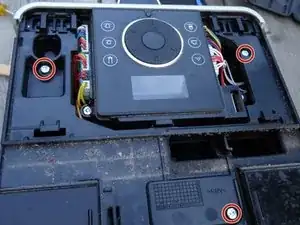

Удалите три винта Torx T15, которые закрепляют верхнюю крышку.

Осторожно снимите верхнюю крышку. Начинайте сзади. Верхняя крышка довольно плотно зацеплена под передней крышкой, аккуратно снимайте её по частям.

Мельница теперь открыта.

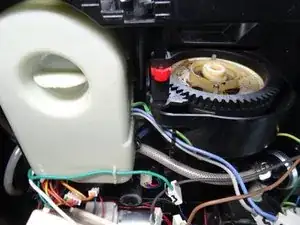

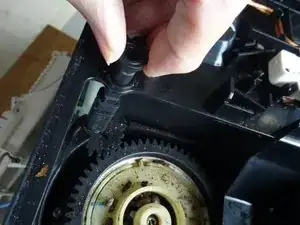

Снимите красный пластиковый зажим на регуляторе помола.

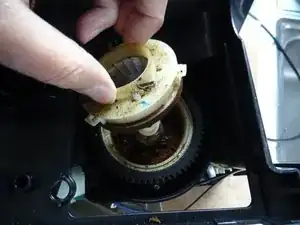

Поднимите регулятор помола.

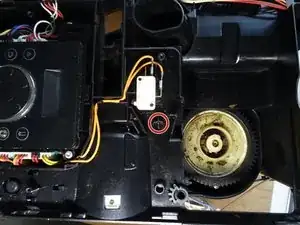

При сборке убедитесь, что отклоняющий рычаг для привода белого микропереключателя установлен правильно. (На фото уже снят). Ось отмечена красным.

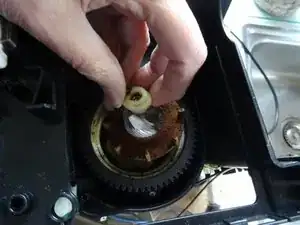

В общем, жернова заменяются так же, как и в других кофемолках Jura, используйте эту инструкцию.

Обязательно следуйте инструкциям в следующем шаге перед покупкой жерновов!

В моделях ENA используются разные кофемолки. Жернова должны быть заменены на тот же тип. Лучше заранее снять жернова и сравнить их перед покупкой новых.

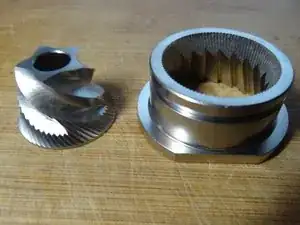

На первой картинке показаны жернова для кофемолки Aroma Plus. Признаком этого является то, что процесс помола занимает примерно 3 секунды. На верхнем крае кольца помола четко видна канавка. Конструкция кофемолки слегка отличается — предохранительная муфта со spring'ами и шариками под конусом помола отсутствует.

На второй картинке показана обычная модель. Кольцо помола не имеет канавки. Процесс помола занимает около 6 секунд.
