Замена теплообменника Jura Capresso IMPRESSA J5

Отключите шнур питания!

Снимите резервуар для воды и поддон для капель. Удалите все кофейные зёрна из контейнера хранения.

Откройте крышку отсека для зёрен.

Выкрутите два винта с прорезью внутри отсека для зёрен. Винты оснащены резиновыми шайбами и не выпадут полностью.

Снимите отсек для зёрен.

Верхняя крышка крепится овальными винтами. Выкрутите их.

Эти винты имеют овальную головку, из-за чего выглядят как заклёпки (фото 2). Для их удаления потребуется специальная бита — она также доступна в iFixit. Здесь — руководство для самостоятельного изготовления. Если подходящей биты нет, можно использовать узкогубцы. Jura пытается не допустить нас внутрь наших собственных устройств!!!

Также снимите два винта овальной формы под крышкой отсека для молотого кофе.

Теперь можно поддеть верхнюю крышку по периметру.

Снимите верхнюю крышку. Для этого часто требуется небольшое усилие.

Используйте пластиковые инструменты, чтобы не поцарапать устройство.

Поверните устройство задней частью к себе.

Поверните ярлык Jura на несколько градусов против часовой стрелки. Если сделать это сложно, воспользуйтесь небольшой присоской.

Снимите ярлык Jura.

Под ярлыком находятся два винта Torx T15. Удалите их.

Осторожно потяните верхнюю часть хромированной крышки наружу, затем сдвиньте её вниз и отложите в сторону.

Снимите винт Torx T15 на боковой панели с резервуаром для воды.

Слегка потяните правую боковую панель назад.

Снимите боковую панель.

Слегка потяните левую боковую панель назад и снимите её.

Мотор сливного клапана расположен в нижней части устройства около центра. Он крепится тремя винтами и подключён к нескольким плоским разъёмам. На изображении керамический клапан уже сдвинут.

Примечание: модели J6 и выше оснащены мотором, а не магнитом.

Выкрутите три винта Torx T15 на моторе сливного клапана. Обратите внимание на шайбы под ними.

Осторожно выньте мотор.

Если Вы планируете его замену, необходимо отключить плоские разъёмы. Запомните, где каждый из них подключён.

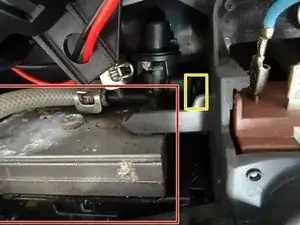

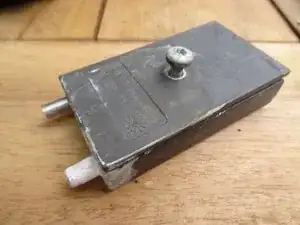

Здесь показан снятый теплообменник. Он расположен внизу позади керамического клапана.

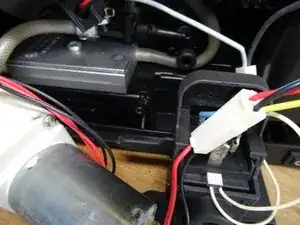

Для лучшего доступа также следует отсоединить выпускной клапан. Для этого снимите зажим с правой стороны.

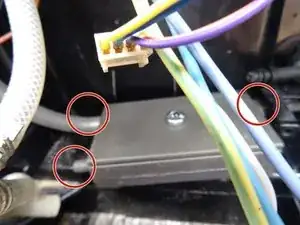

К теплообменнику подключено три шланга, а также имеется выпускное отверстие в основании. При сборке убедитесь, что уплотнительное кольцо остаётся на месте, когда будете вставлять теплообменник. Запомните, к какому штуцеру подключён каждый шланг.

Отсоедините три шланга и поднимите теплообменник вверх и в сторону.

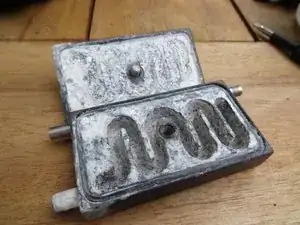

Этот теплообменник был полностью покрыт накипью и подтекал из-за деформированной крышки.
