Снятие блока заваривания Jura IMPRESSA J5 (brewgroup)

Отключите шнур питания!

Снимите резервуар для воды и поддон для капель. Удалите все кофейные зерна из бункера для хранения.

Откройте крышку отсека для зерен.

Выверните два винта с прямой прорезью внутри отсека для зерен. Винты имеют резиновую шайбу и не выпадут полностью.

Снимите отсек для зерен.

Верхняя крышка закреплена винтами с овальной головкой. Выверните их.

Эти винты имеют овальную головку, из-за чего выглядят как заклёпки (фото 2). Для их снятия требуется специальная битка — также доступная в iFixit — . Здесь руководство для самодельщиков. Если подходящей битки нет, это можно сделать плоскогубцами с длинными кулачками. Jura пытается удержать нас от собственных машин!!!

Также выверните два винта с овальной головкой под крышкой отсека для молотого кофе.

Теперь вы можете поддеть верхнюю крышку по периметру.

Снимите верхнюю крышку. Часто для этого требуется небольшое усилие.

Используйте пластиковые инструменты, чтобы не поцарапать устройство.

Поверните устройство так, чтобы задняя часть была обращена к Вам.

Поверните наклейку с надписью Jura на несколько градусов против часовой стрелки. Если это сложно, используйте маленькую присоску.

Снимите наклейку Jura.

Под наклейкой вы найдёте два винта Torx T15. Удалите их.

Осторожно потяните верх хромированной накладки слегка наружу, затем сдвиньте вниз и отложите в сторону.

Выверните винт Torx T15 на боковой панели с резервуаром для воды.

Слегка потяните правую боковую панель к задней части.

Снимите боковую панель.

Слегка потяните левую боковую панель к задней части и снимите её.

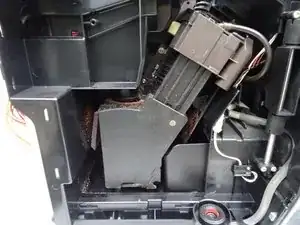

Блок заваривания находится в левой части машины.

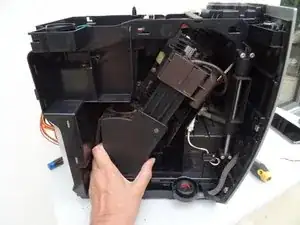

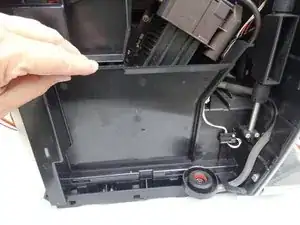

Крышка над блоком заваривания удерживается лишь слегка. Поднимите её и извлеките.

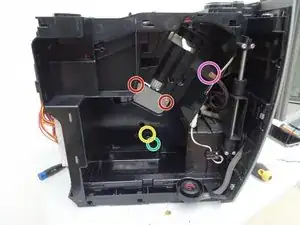

На этом изображении блок заваривания уже снят, чтобы показать, как он подключён.

Два машинных винта Torx T15

Один винт Torx T15

Подключено соединение горячей воды.

Шланг для выхода кофе подключён сверху.

Выверните два машинных винта Torx T15.

Выверните нижний винт Torx T15 рядом с трубкой подачи горячей воды.

Снимите трубку выдачи кофе.

Сначала слегка потяните блок заваривания наружу в основании, затем поднимите его и извлеките вниз одним движением.

Если вы хотите разобрать блок заваривания для обслуживания или чистки, используйте эти или эти инструкции.
