Разборка дренажного клапана Jura, инструкции 2

Группа заваривания уже была удалена и разобрана. Теперь пришло время для дренажного клапана.

Здесь будет много изображений.

Вам потребуется только маленькая отвертка с плоским концом.

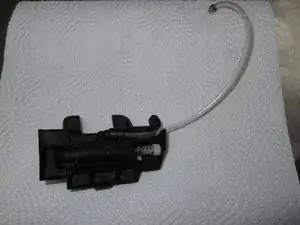

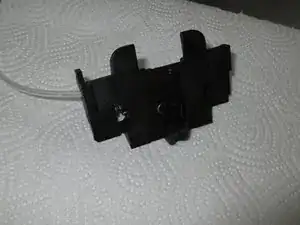

Изображения спереди и сзади.

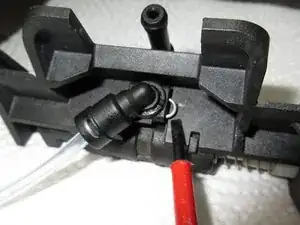

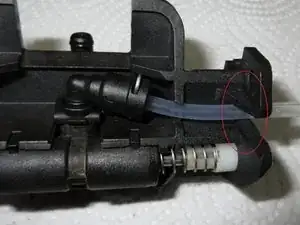

Снимите зажим и извлеките впускной шланг. На конце есть уплотнение, оно часто застревает в дренажном клапане. Замените его при повторной сборке.

Угловой впуск не установлен на всех моделях. Шланг тогда подключается напрямую. Поскольку установка несколько трудоемка, вы также можете установить деталь позже.

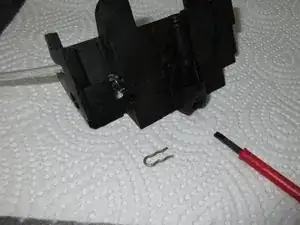

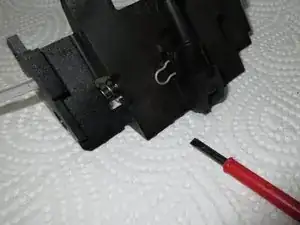

Вытащите клипсу с док-трубки.

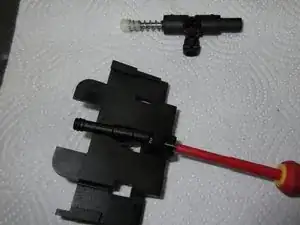

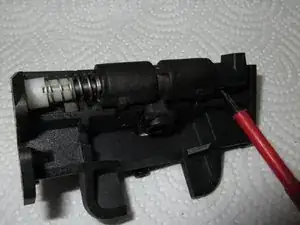

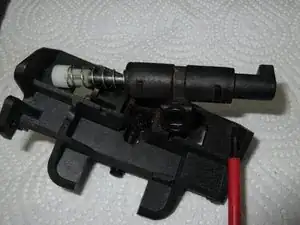

Вытолкните корпус клапана. Убедитесь, что белая крышка выходит из своего отверстия.

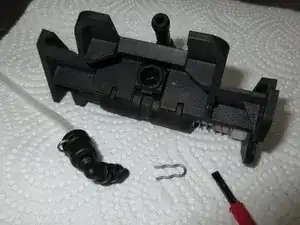

Отсоедините док-насадку.

Уплотнение док-коннектора подвергается большим нагрузкам, когда оно входит в отверстие заварного поршня при каждом процессе заваривания. Оно немного тоньше, чем все остальные шланговые уплотнения. Если вы случайно установите неправильное уплотнение, дренажный клапан больше не будет работать.

Белая крышка удерживает клапан и вытаскивает его. Если она треснула, она больше не может надежно держать его. Поэтому клапан остается в положении, которое крышка удерживает открытым в момент его попадания. Дренажный клапан больше не работает.

Проверьте, надежно ли крышка на месте. Если это не так, вам нужно заменить её на новую крышку, желательно металлическую.

Конечно, вы также можете приобрести новый дренажный клапан.

Детальные фотографии.

Положение уплотнительных колец обозначено зеленым на фото 3.

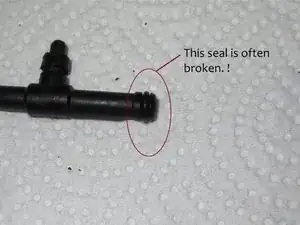

Уплотнительное кольцо на док-розетке обозначено красным на фото 2. Оно особенно важно. Оно немного тоньше, чем два других.

Крепления обозначены красным.

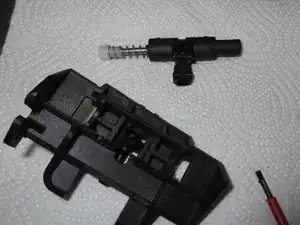

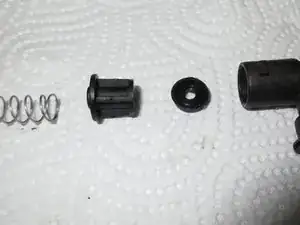

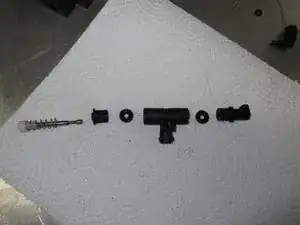

Вот все детали клапана.

Вот весь клапан на одном изображении.

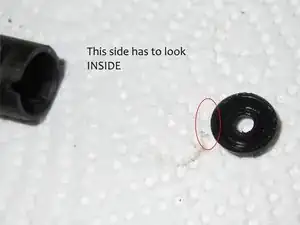

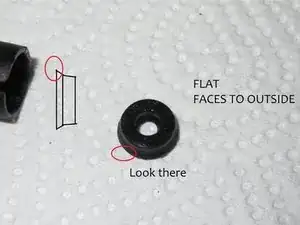

При сборке убедитесь, что кромки уплотнений направлены к стороне давления, т.е. внутрь, а плоская сторона наружу.

При установке убедитесь, что давление проходит через прорезь в основании клапана.

Нанесите тонкий слой пищевого силиконового герметика на уплотнения перед установкой.
