Замена шнура питания Hamilton Beach 49980A

Начните с переворачивания кофемашины и установки ее на ровную поверхность, чтобы облегчить работу с нижней частью.

Теперь используйте биту Y0, чтобы удалить все винты длиной 11.7 мм из нижней части.

Поднимите панель, чтобы снять ее с остальной части устройства.

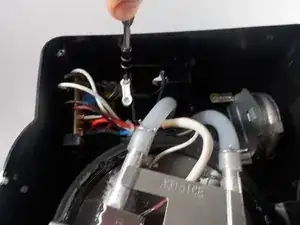

После снятия нижней панели используйте биту PH1, чтобы удалить винты длиной 13.3 мм, удерживающие кронштейн материнской платы в основном корпусе.

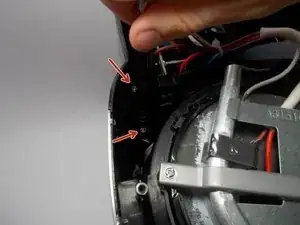

С помощью биты PH1 удалите два винта длиной 10.8 мм, удерживающих кронштейн белого шнура питания. Это даст вам необходимый запас провода для работы с материнской платой.

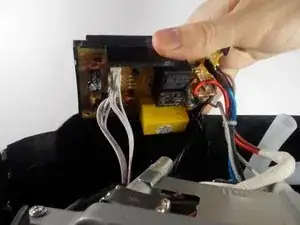

Осторожно снимите большой белый разъем, к которому подключено несколько проводов. Это провод, соединённый с кнопками на интерфейсе кофемашины.

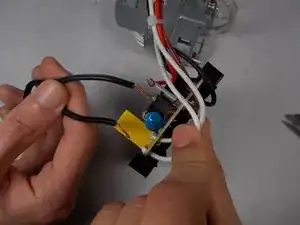

После снятия материнской платы проследите за шнуром питания вниз до того места, где он разделяется. Он будет подключен к материнской плате в двух местах при помощи пайки. Найдите эти две точки.

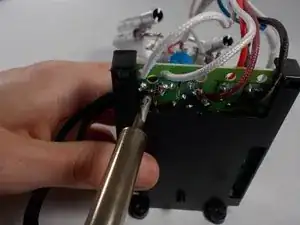

С помощью паяльника разогрейте одну из точек пайки, удерживающую шнур питания на месте. Пока припой горячий, осторожно вытяните шнур из соединения.

Провод будет горячим. Вы можете использовать плоскогубцы для его снятия.

Найдите вторую половину шнура питания. Снизу материнской платы разогрейте соединение припоя и удалите провод, пока припой горячий.

При замене любых паечных компонентов, вы можете нанести новый припой.
