Разборка дренажного клапана Jura Capresso IMPRESSA J5

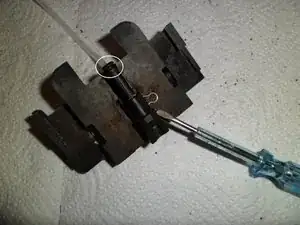

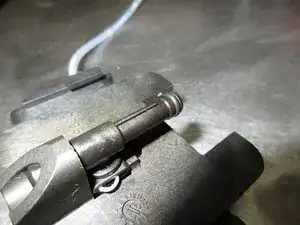

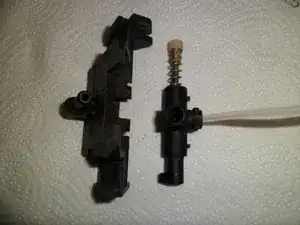

Когда под варочной группой Jura сильно протекает вода, причиной может быть повреждённое уплотнительное кольцо в дренажной части. Первое уплотнительное кольцо показано внутри белого круга. На это кольцо действует большая механическая нагрузка, поскольку в этой точке варочная группа двигается вверх и вниз. Отсюда поступает свежая вода. Отвертка указывает на металлическую пружинную защёлку, которую нужно оттянуть.

Для этого руководства я выбрал очищенный дренажный клапан. В реальном обслуживании он будет крайне грязным, жирным и по нему будет сыпаться много кофейной крошки. Используйте бумажное полотенце, зубочистку, зубную щётку и обезжиривающий спрей и промывайте всё водой.

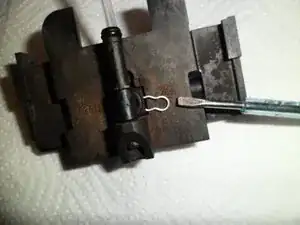

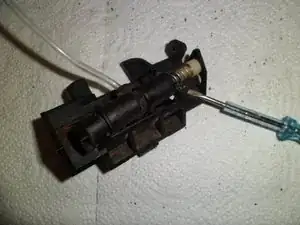

Проверните клапан и используйте отвёртку как рычаг, чтобы поддеть белую часть с пружиной. Она должна подняться; если ничего не двигается, требуется более тщательная чистка, потому что смазка здесь очень липкая.

Теперь все детали должны слететь с корпуса клапана. Держите руку над ним, потому что пружина может выскочить.

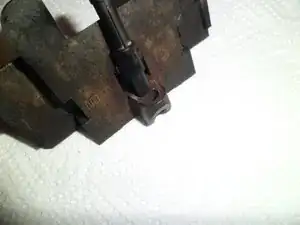

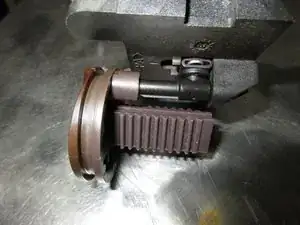

Здесь хорошо видно, как работает та часть стыковки. На это уплотнение действует большая механическая нагрузка, потому что здесь присоединяется поршень.

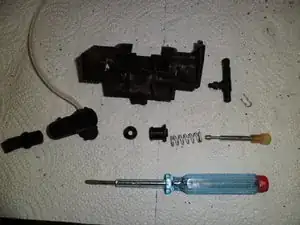

Детали клапана. Видны два больших кольца: они расположены ВНУТРИ большой Т-образной трубки.

ПЛОСКАЯ сторона больших уплотнительных колец обращена наружу слева и справа. Все пластиковые детали имеют выемки — ориентируйтесь на них при сборке.

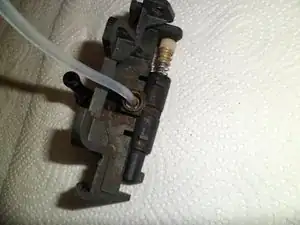

Белый шланг подачи воды также имеет металлическую пружинную защёлку и может быть оттянут аналогично.

При сборке используйте немного пищевой силиконовой смазки на каждом уплотнительном кольце.

Очистите и смажьте все уплотнительные кольца пищевой силиконовой смазкой.

При сборке начните с детали, как показано на первом фото. Не забудьте уплотнительное кольцо на обоих концах!

Второе и третье фото показывают готовый собранный клапан: сожмите белую часть с пружиной и вставьте её в корпус клапана. Видны выемки — они подходят только в одном направлении. :) Я теперь понимаю, что моя камера плохая, надеюсь, смогу купить получше.

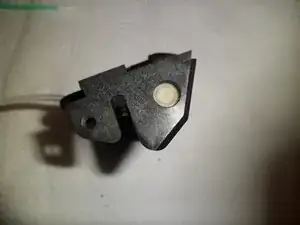

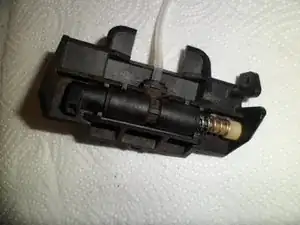

На первом изображении показан блок дренажного клапана с правой стороны. Белая круглая часть должна находиться в центре круга, иначе она не закроется и вода будет протекать через неё.

Нажмите на неё — иногда она должна легко двигаться.

Не забудьте пружинную защёлку для фиксации трубки на клапане.

Вот и всё, теперь вы можете вернуть дренажный клапан на место в варочной группе вашей Jura. :)

Вы можете найти ещё один разбор дренажного клапана Jura, там много лучших фотографий, которые помогут вам. :)
