Замена небольшого нагревательного элемента Hamilton Beach 49980A

Начните с переворачивания кофеварки и установки её на ровную поверхность, чтобы удобнее было работать с нижней частью.

Теперь используйте биту Y0, чтобы выкрутить все винты длиной 0,46 дюйма на дне.

Поднимите панель, чтобы снять её с остальной части устройства.

После снятия нижней панели используйте биту PH1, чтобы выкрутить винты длиной 0,525 дюйма, которые крепят кронштейн платы к основному корпусу.

Используя биту PH1, снимите два винта длиной 0,425 дюйма, крепящие белый держатель сетевого провода. Это даст необходимый запас провода для работы с платой.

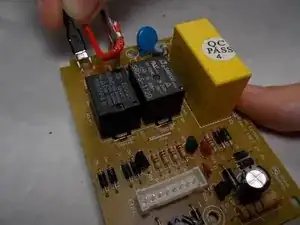

Осторожно снимите большой белый разъём с множеством проводов. Этот разъём подключён к кнопкам на интерфейсе кофеварки.

После снятия платы снимите внутренний корпус, в котором хранится лишний сетевой провод. Его можно снять, использовав биту PH1 для выкручивания винтов длиной 0,525 дюйма, которые крепят этот корпус к основному корпусу.

Этот шаг важен, потому что если внутренний корпус останется прикреплённым, сетевой провод может защемиться между двумя частями, которые скользят друг относительно друга при снятии основного корпуса.

Используйте длинную отвёртку с битой PH1, чтобы добраться до винтов, крепящих основной корпус к верхней части устройства.

Поднимите основной корпус вверх и проследите, чтобы все внутренние части прошли через отверстие внизу. Возможно, придётся попробовать несколько раз, так как компоненты могут зацепляться друг за друга.

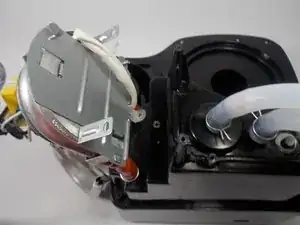

После отделения основного корпуса Hamilton Beach 49980A найдите небольшой нагревательный блок, стоящий вертикально на двух трубках.

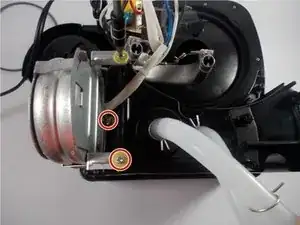

Используя биту PH1, выкрутите три винта длиной 0,77 дюйма с шайбами, чтобы освободить компонент от устройства.

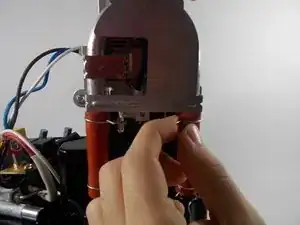

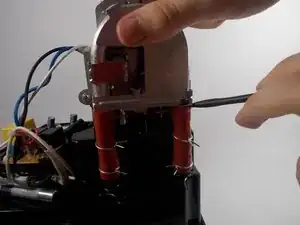

Найдите верхние две пружинные скобы на трубке, прикреплённой к нагревательному блоку. Сожмите эти зажимы, одновременно потянув вниз, чтобы освободить трубку от блока. Клещи облегчат эту операцию.

После нажатия на зажимы вытяните трубку из нагревательного блока. Это может быть трудно, поэтому используйте лопатку, чтобы поддеть трубку при вытягивании блока вверх.

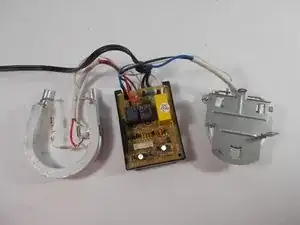

После отделения нагревательного блока от трубки блок должен выйти полностью. Он всё ещё будет подключён к плате тремя проводами: чёрным, синим и белым.

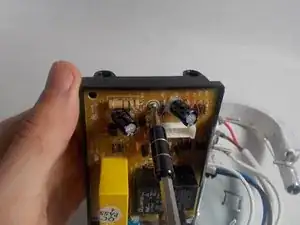

Чтобы снять маленький корпус, закрывающий плату, выкрутите единственный винт битой PH1. После этого пластиковая крышка должна легко отщёлкнуться.

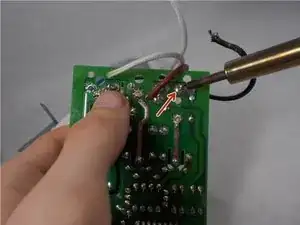

Сначала снимите с платы синий провод. На конце этого провода есть чёрный разъём, подключённый к плате. Нагрейте паяное соединение на нижней стороне платы и удалите провод из разъёма.

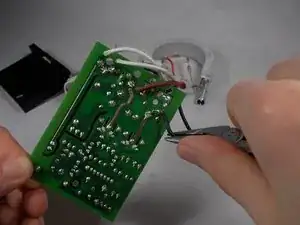

Провод будет горячим. Можно использовать плоскогубцы для его удаления.

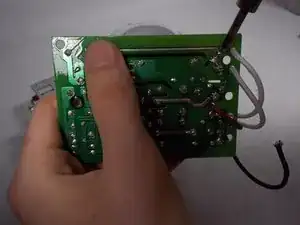

Далее, на нижней стороне платы нагрейте паяное соединение белого провода. Этот провод находится в верхнем углу.

Белые провода обоих нагревательных элементов расположены рядом. Убедитесь, что вы снимаете правильный провод для вашего нагревателя.

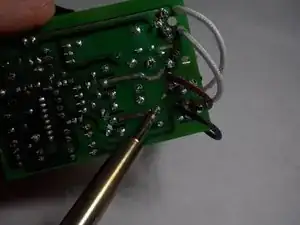

Наконец, на нижней части платы нагрейте паяное соединение чёрного провода. Пока припой расплавлен, удалите провод из соединения.

При замене любых припаянных компонентов рекомендуется нанести новый припой.
