Замена термопары Kaffelogic Nano 7/LINK (серийный номер с префиксом A/B/C-N)

Снимите 6 винтов с шестигранной головкой 2,5 мм по левой и правой сторонам обжарочного аппарата.

Удерживайте аппарат устойчиво при снятии пластиковой верхней крышки/заглушки.

Панели могут слегка разойтись после снятия.

Снимите 4 винта с шестигранной головкой 2,5 мм на нижней части аппарата.

Аккуратно отведите переднюю панель.

Будьте осторожны, чтобы не повредить кнопки при манипуляциях с передней панелью.

Установите аппарат в вертикальное положение и отведите заднюю панель от шасси, чтобы получить доступ к оставшимся компонентам.

Сетевой кабель проходит через панель и останется подключённым; при желании поместите панель в мягкий мешок, чтобы защитить покрытие при последующих работах.

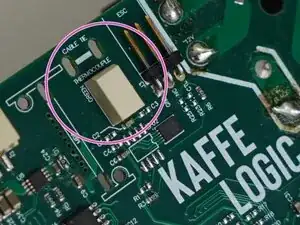

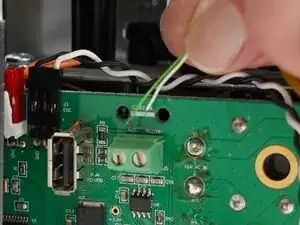

Используйте плоскую отвёртку 2,0 мм, чтобы отсоединить провода термопары от платы PCB-A.

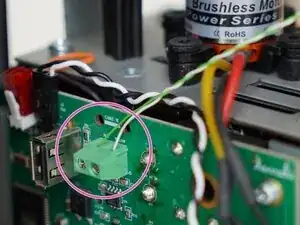

Если соединитель термопары выглядит так, выполните этот шаг.

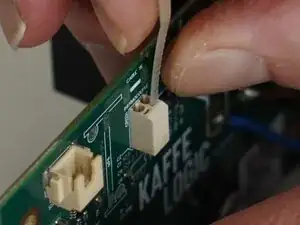

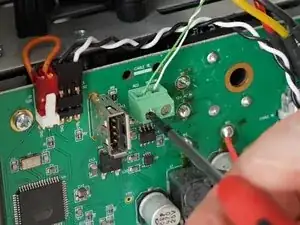

Используйте конец хомут-стяжки или очень небольшой пластиковый лопаточный инструмент, чтобы открыть контакт и вынуть/вставить провода термопары. Возможно, потребуется обрезать конец хомута, чтобы он поместился в паз.

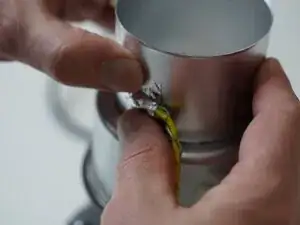

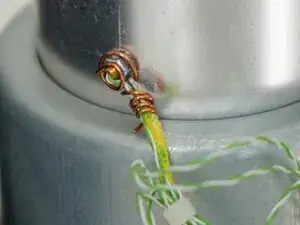

Аккуратно разверните медную проволоку, используемую для фиксации термопары.

В более поздних моделях вместо медной проволоки применяется складная фиксирующая планка, пригодная для повторного использования.

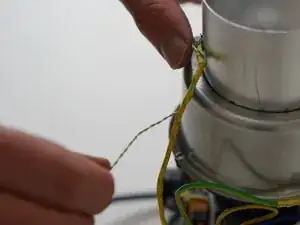

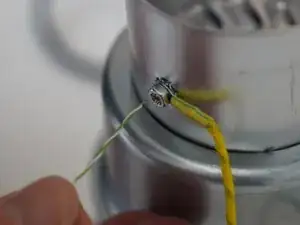

Размотайте провод термопары от заземляющего провода, обрежьте стяжки, используемые для фиксирования излишков провода.

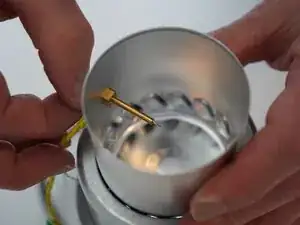

Защёлкните термопару и аккуратно извлеките её из трубки.

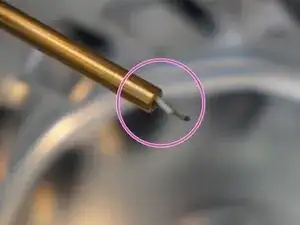

Оставьте 2 мм изоляции термопары оголёнными.

Точки подключения проводов термопары маркированы. Следите, чтобы зажим не зажимал изоляцию.

Плотно прижмите ленту поверх проводов термопары, чтобы зафиксировать положение.
