Замена основной платы Kaffelogic Nano 7/LINK (серия A/B/C-N)

Снимите 6 винтов с шестигранной головкой 2,5 мм, расположенных с левой и правой стороны обжарочного аппарата.

Удерживайте обжарочный аппарат, снимая пластиковую верхнюю панель или крышку.

Панели могут немного разойтись после снятия.

Снимите 4 винта с шестигранной головкой 2,5 мм с нижней части обжарочного аппарата.

Осторожно отведите переднюю панель.

Следите за тем, чтобы не повредить кнопки при снятии передней панели.

Установите обжарочный аппарат вертикально и отведите заднюю панель от шасси, чтобы получить доступ к остальным компонентам.

Кабель питания проложен через панель и останется подключённым. Положите панель в мягкую сумку, если хотите защитить покрытие во время остальных работ.

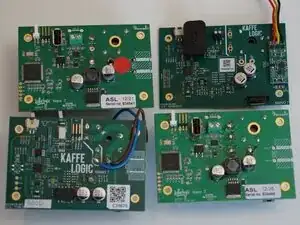

Платы могут отличаться, плата в Вашем обжарочном аппарате может отличаться по внешнему виду от изображённой в руководстве, но шаги замены остаются общими.

На всех новых платах присутствует разъём USB-C. Любые пользовательские профили с USB-флешки необходимо перенести во внутреннюю память с помощью Kaffelogic Studio.

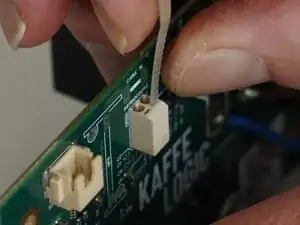

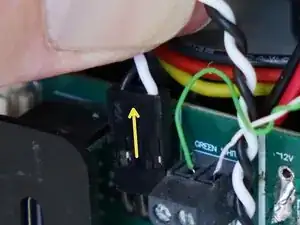

Вытяните вверх разъём сигнала твердотельного реле, чтобы отсоединить его.

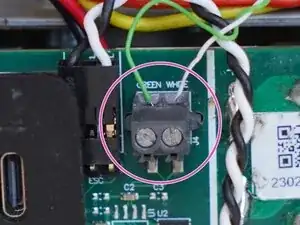

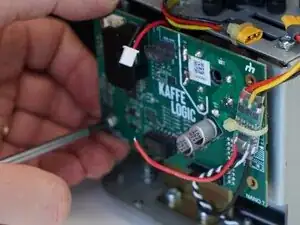

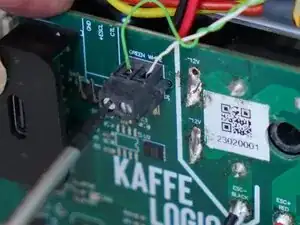

Используйте шлицевую отвёртку 2,0 мм, чтобы извлечь провода термопары с платы PCB-A.

Если Ваш разъём термопары выглядит так, выполните этот шаг.

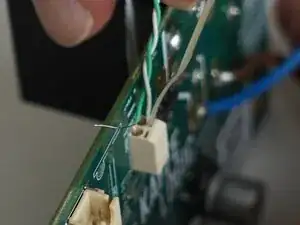

Используйте конец стяжки или очень маленькую пластиковую лопатку, чтобы открыть контакт и извлечь провода термопары. Возможно, потребуется подрезать конец стяжки, чтобы он вошёл в паз.

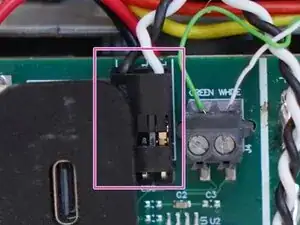

(Применимо к ранним моделям) Вытяните вверх разъём сигнала контроллера двигателя, чтобы отсоединить его.

При установке чёрный провод должен быть слева.

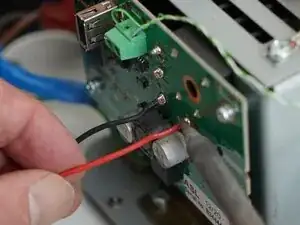

Отключите двигатель, если в аппарате установлен разъём; в противном случае отпаяйте питание контроллера двигателя.

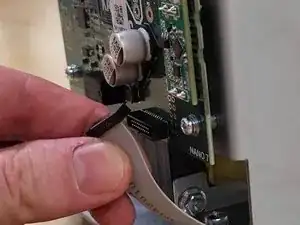

Осторожно потяните за ленточный кабель, чтобы отключить его.

На некоторых платах на другой стороне печатной платы установлен более крупный кабель.

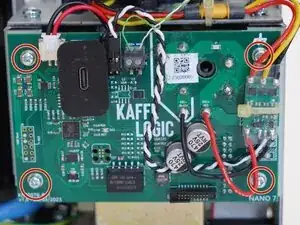

Снимите 4 винта PH2, крепящих плату.

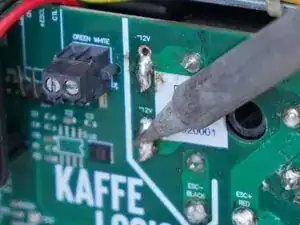

Подготовьте паяльник и отпаяйте/перепаяйте два провода трансформатора для их снятия.

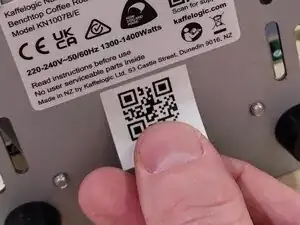

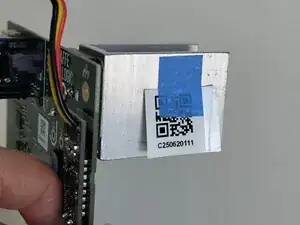

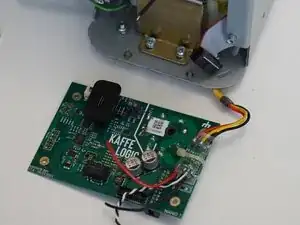

Теперь основная плата снята и готова к ремонту или замене. Замените серийный номер на дне Вашего обжарочного аппарата наклейкой с QR-кодом.

Перейдите в нашу вики-систему, чтобы найти инструкции по повторной калибровке скорости вентилятора, а также установке напряжения и сопротивления нагревательного элемента после замены основной платы.

Инструкции по калибровке анемометра Nucleus Link находятся здесь.
