Замена дочерней платы USB в Kaffelogic Nano 7/LINK (серийный номер C‑N)

Снимите 6 винтов с головкой Hex 2,5 мм по левой и правой стороне обжарочного аппарата.

Зафиксируйте корпус обжарочного аппарата и снимите пластиковую верхнюю крышку/заглушку.

Панели после снятия могут слегка разойтись.

Снимите 4 винта с головкой Hex 2,5 мм на дне обжарочного аппарата.

Осторожно снимите переднюю панель.

Будьте осторожны, чтобы не повредить кнопки при манипуляциях с передней панелью.

Установите обжарочный аппарат в вертикальное положение и оттяните заднюю панель от шасси, чтобы обнажить оставшиеся компоненты.

Сетевой кабель проходит через панель и останется подключённым; при желании поместите панель в мягкий мешок, чтобы защитить покрытие от царапин во время дальнейших работ.

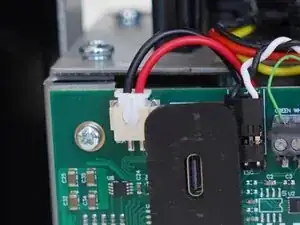

Потяните вверх разъём сигнала SSR, чтобы вывести его.

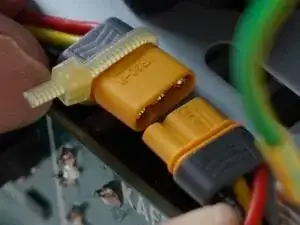

Если в обжарочном аппарате установлен разъём мотора — отключите мотор; в противном случае оставьте соединения на месте.

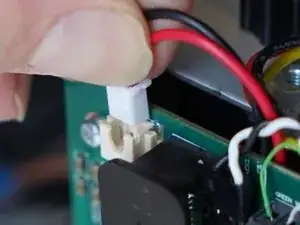

Осторожно потяните за шлейфовый кабель, чтобы снять его.

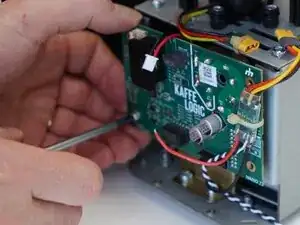

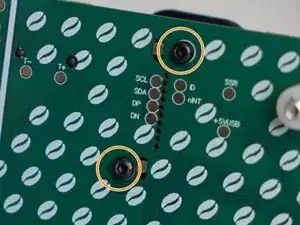

Снимите 4 винта PH2, фиксирующие печатную плату.

Осторожно оттяните плату от шасси, следя за проводами, которые ещё подключены. Нам нужно добраться до обратной стороны платы.

Снимите 2 винта с головкой Hex 1,5 мм, фиксирующие пластиковый кожух USB.

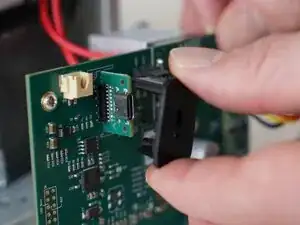

Сдвиньте пластиковый кожух в сторону, чтобы снять его с печатной платы.

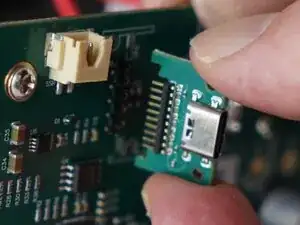

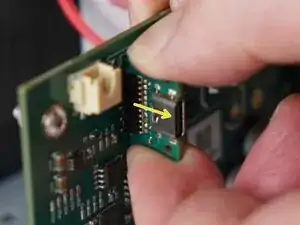

Оттяните дочернюю плату, чтобы отсоединить её от основной печатной платы.
