Замена блока каналов Kaffelogic Nano 7/LINK (серийный номер с префиксом D-P)

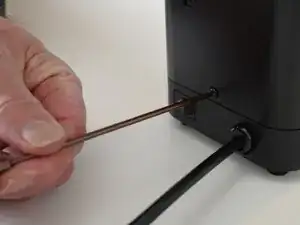

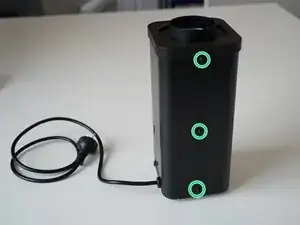

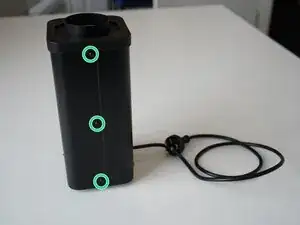

Снимите 6 винтов с головкой 2,5 мм (шестигранник) с левой и правой стороны обжарочного аппарата.

Будьте осторожны, чтобы не повредить кнопки при манипуляции с передней панелью; при снятых всех шести винтах панель может упасть.

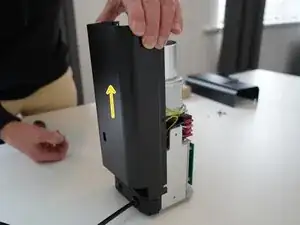

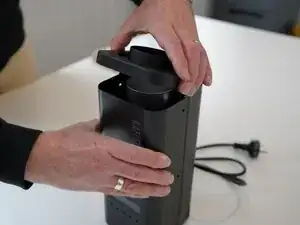

Удерживайте переднюю панель неподвижно при снятии пластикового верхнего/закрывающего элемента.

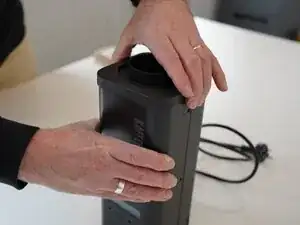

Осторожно оттяните переднюю панель.

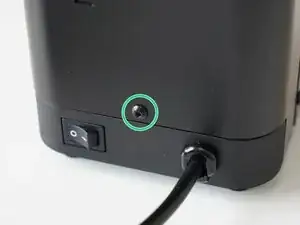

Снимите последний винт 2,5 мм (шестигранник), закрепляющий заднюю панель.

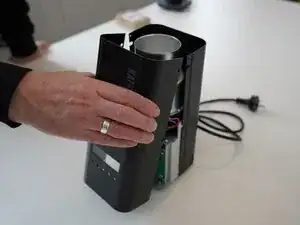

Поднимите заднюю панель, чтобы снять её с обжарочного аппарата.

Отложите панели в безопасное место и насладитесь видом оголённого обжарочного аппарата.

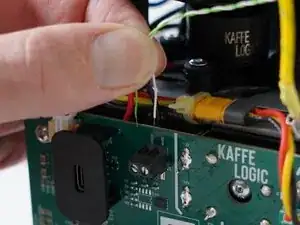

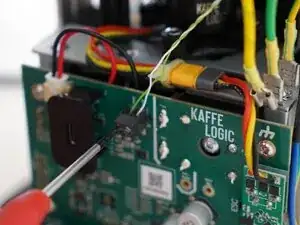

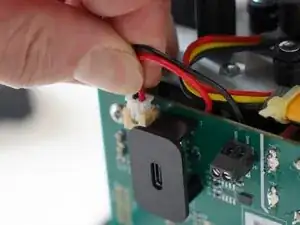

Используйте шлицевую отвёртку 2,0 мм, чтобы вынуть провода термопары из платы PCB-A.

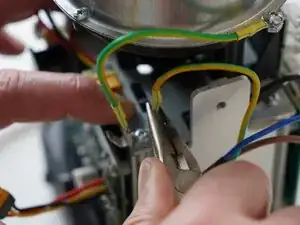

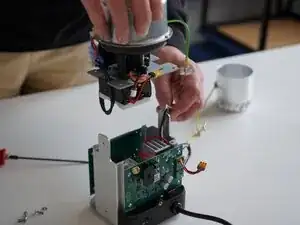

С помощью плоскогубцев с тонкими губками оттяните провод заземления камеры обжарки от точки заземления.

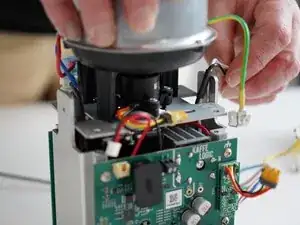

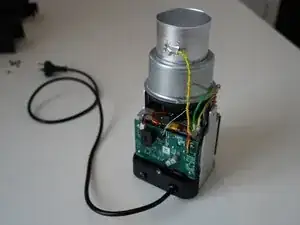

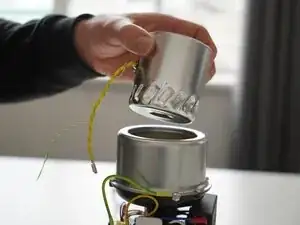

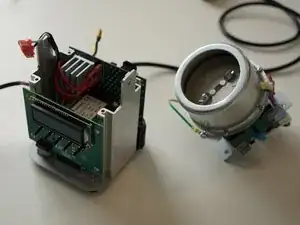

Снимите камеру обжарки с отсека нагревательного элемента.

Перейдите в нашу вики для инструкций по перекалибровке скорости вентилятора после этого ремонта.

Инструкции по калибровке анемометра Nucleus Link можно найти здесь.

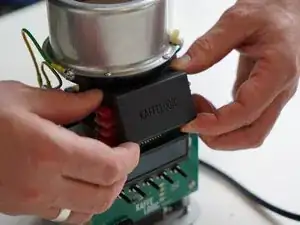

Снимите крышку плат терминалов и отложите её в сторону. Она удерживается четырьмя маленькими пластиковыми защёлками в каждом углу.

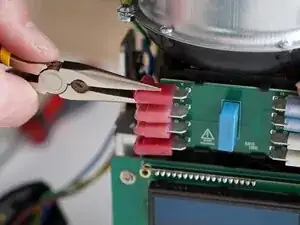

Отсоедините все четыре разъёма с левой стороны платы терминалов.

Они помечены как N (Ноль), TN (Ноль трансформатора), TL (Фаза трансформатора) и L (Фаза)

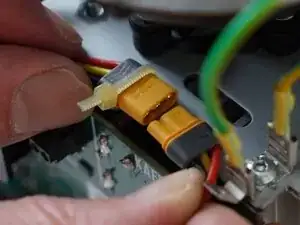

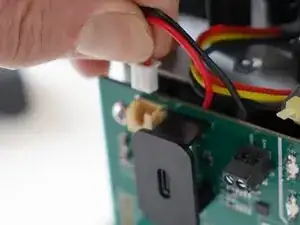

Отключите кабель мотора — возможно потребуется немного покачивать его.

Не используйте плоскогубцы или металлические инструменты на этом разъёме, так как можно повредить пластиковую изоляцию.

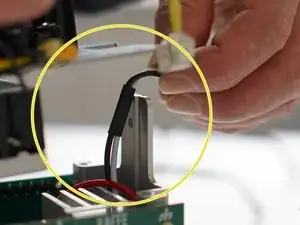

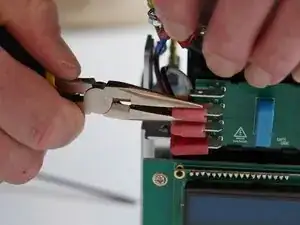

Потяните вверх разъём сигнала SSR, чтобы снять его.

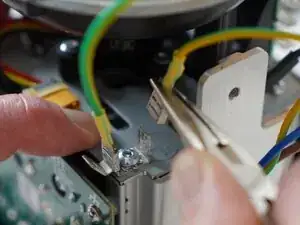

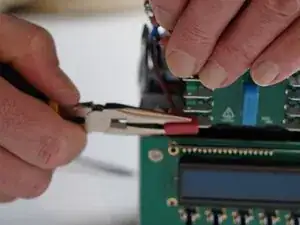

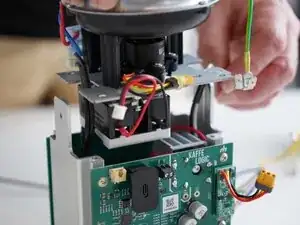

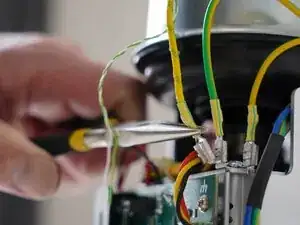

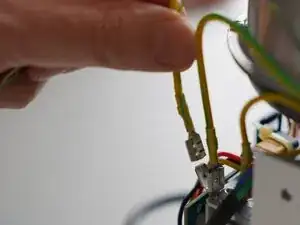

Снимите клемму заземления сети с язычка. Для этого можно использовать плоскогубцы, так как может быть туго.

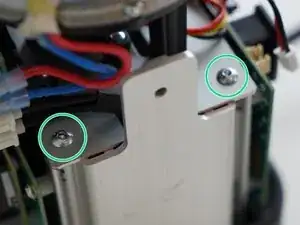

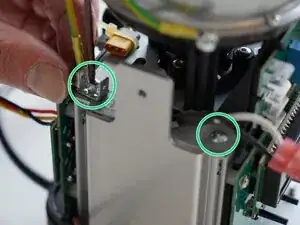

Снимите 4 винта 2,5 мм (шестигранник), закрепляющие плату каретки на алюминиевых стойках. Рекомендуется длинная битовая отвёртка.

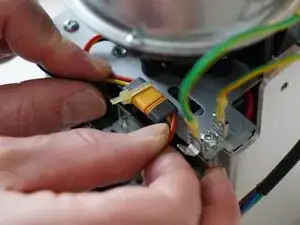

Некоторые ранние аппараты имеют пружинные заземляющие язычки с правой стороны — установите их обратно в том же положении при сборке.

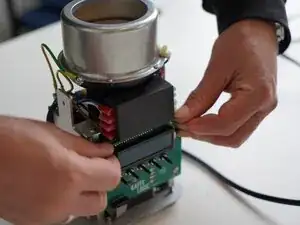

Поднимите вверх сборку каналов, чтобы снять её с базовой платы.

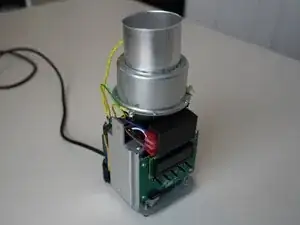

Отличная работа! Сборка каналов теперь свободна!

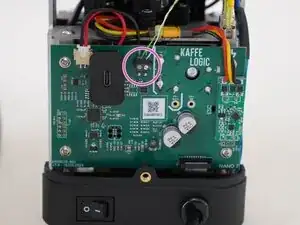

При сборке следует разместить звёздную шайбу между сталью платы каретки и заземляющим язычком, как на фото.

В плате каретки имеется отверстие для прокладки первичных проводов трансформатора. Удерживайте их в стороне при установке нового блока каналов.

Перейдите в нашу вики для инструкций по перекалибровке скорости вентилятора и сопротивления нагревательного элемента после замены блока каналов. Инструкции по анемометру Nucleus Link можно найти здесь.
