Замена платы ЖК-дисплея Kaffelogic Nano 7/LINK (серийный номер D-P)

Удалите 6 винтов с шестигранной головкой 2,5 мм с левой и правой стороны обжарочной машины.

Осторожно обращайтесь с передней панелью, чтобы не повредить кнопки; после удаления всех шести винтов панель может отпасть.

Удерживайте переднюю панель, пока снимаете пластиковую верхнюю крышку.

Осторожно отведите переднюю панель в сторону.

Удалите последний винт с шестигранной головкой 2,5 мм, крепящий заднюю панель.

Поднимите заднюю панель вверх, чтобы снять её с обжарочной машины.

Отложите панели в безопасное место и насладитесь видом обнажённой обжарочной машины.

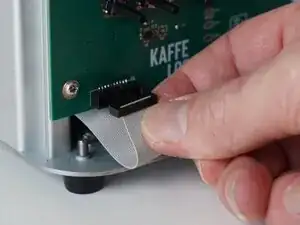

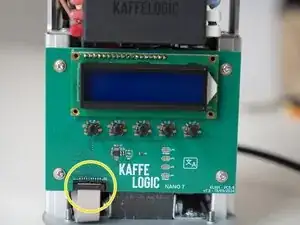

Аккуратно отсоедините ленточный кабель от печатной платы.

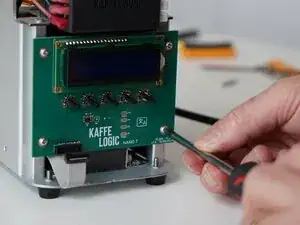

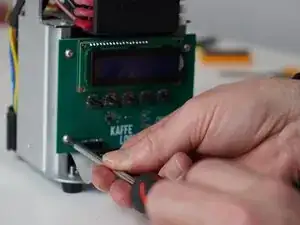

Открутите 4 винта PH2, крепящих печатную плату.

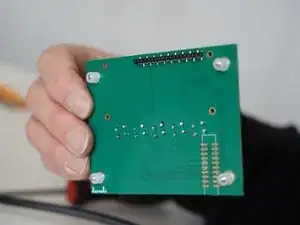

Эти винты фиксируются на печатной плате.

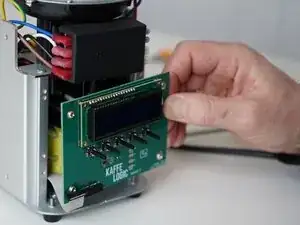

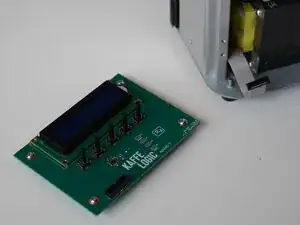

Осторожно снимите плату дисплея.

Вы можете заменить ленточный кабель, пока панели сняты.
