Замена дочерней платы USB в Kaffelogic Nano 7/LINK (серийный номер с префиксом D‑P)

Вывинтите 6 винтов с головкой под шестигранник 2,5 мм по левой и правой стороне ростера.

Будьте осторожны, чтобы не повредить кнопки при манипуляциях с передней панелью; после снятия всех шести винтов панель может отвалиться.

Удерживайте переднюю панель неподвижно при снятии пластиковой верхней крышки/заглушки.

Осторожно оттяните переднюю панель.

Снимите последний винт с головкой под шестигранник 2,5 мм, фиксирующий заднюю панель.

Поднимите заднюю панель, чтобы извлечь её из ростера.

Отложите панели в безопасное место и полюбуйтесь оголённым ростером.

С помощью плоской отвёртки 2,0 мм отсоедините провода термопары от PCB‑A.

Отключите кабель двигателя; для этого может потребоваться некоторое покачивание.

Не используйте пассатижи или металлические инструменты на этом разъёме — пластиковая изоляция может быть повреждена.

Потяните вверх разъём сигнала SSR, чтобы снять его.

Вывинтите 2 винта с головкой под шестигранник 2,5 мм, фиксирующие кабельный держатель к основанию.

Осторожно: не кладите ростер на переднюю часть, так как кнопки могут быть повреждены или отломаны.

Осторожно снимите ленточный разъём.

Вывинтите 4 винта PH2, крепящие печатную плату.

Эти винты закреплены в плате и не выпадают полностью.

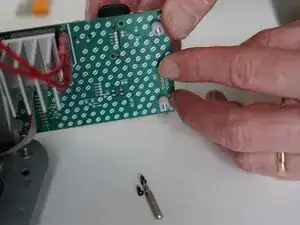

Оттяните печатную плату от базовой сборки.

С помощью плоскогубцев отсоедините вторичные провода трансформатора от задней части платы.

Провода трансформатора можно подключать в любом порядке. Если вы заменяете дочернюю плату USB, вы можете оставить эти провода подключёнными.

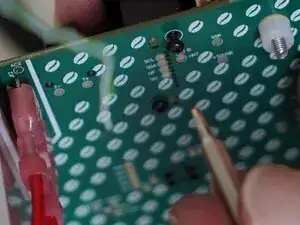

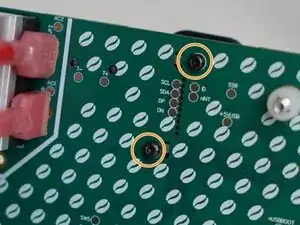

Вывинтите 2 винта с головкой под шестигранник 1,5 мм, фиксирующие пластиковый кожух USB.

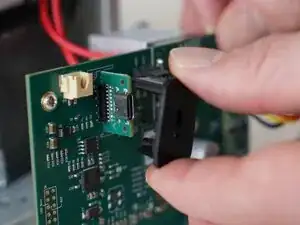

Сдвиньте пластиковый кожух в сторону, чтобы снять его с платы.

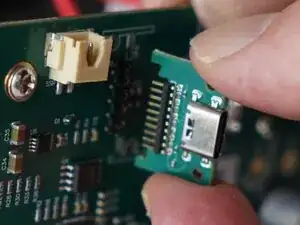

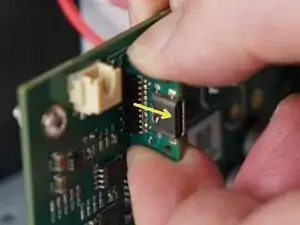

Оттяните дочернюю плату, чтобы извлечь её из основной печатной платы.
