Замена термопары Kaffelogic Nano 7/LINK (серийный номер D-P)
Замена термопары в любом ростере Kaffelogic Nano или Nucleus Link с префиксом D или P в серийном номере.
Шаг 1
Снимите 6 винтов под шестигранник 2,5 мм с левой и правой стороны ростера.
Будьте осторожны, чтобы не повредить кнопки при манипуляции передней панелью — после выкручивания всех шести винтов она может отвалиться.
Шаг 2
Удерживайте переднюю панель неподвижно при снятии пластиковой верхней/защёлкивающей части.
Шаг 3
Осторожно оттяните переднюю панель.
Шаг 4
Снимите последний винт под шестигранник 2,5 мм, фиксирующий заднюю панель.
Поднимите заднюю панель, чтобы извлечь её из ростера.
Шаг 5

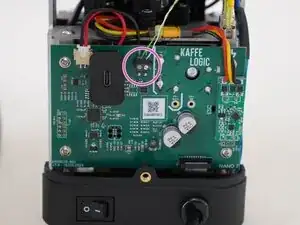

Отложите панели в безопасное место и полюбуйтесь видом вашего обнажённого ростера.
Шаг 6

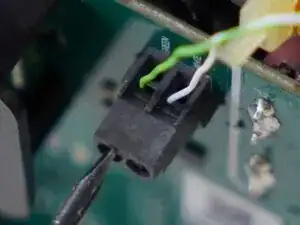

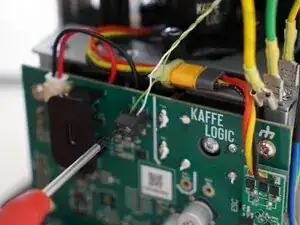

Используйте крестовую отвёртку 2,0 мм (шлицевая), чтобы отсоединить провода термопары от платы PCB-A.
Шаг 7

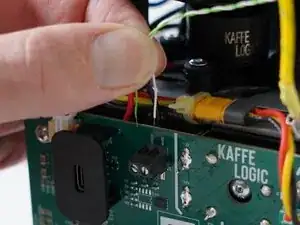

Осторожно удалите фольгированную ленту из камеры обжарки.
Шаг 8

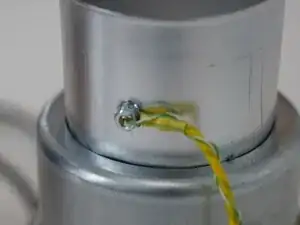

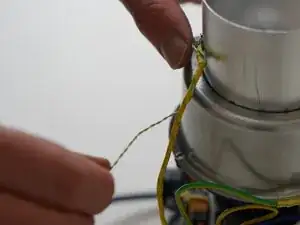

Размотайте провод термопары от защитного заземляющего провода.

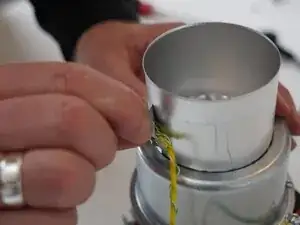

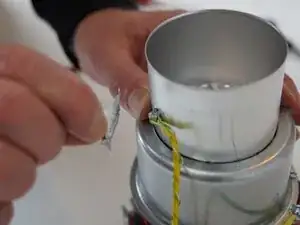

Защипните термопару и аккуратно извлеките её из трубки.
Шаг 9

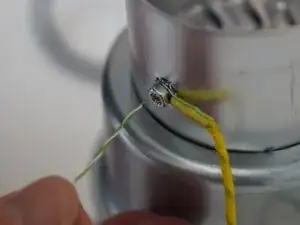

Оставьте 2 мм изоляции термопары оголёнными.

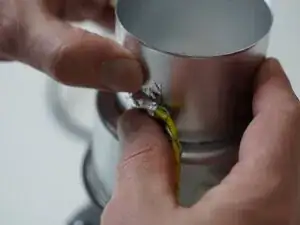

ТочкИ присоединения проводов термопары отмечены. Берегите изоляцию — не зажимайте разъём на изоляции.
Плотно прижмите ленту поверх проводов термопары, чтобы зафиксировать положение.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
