Замена SSR в Kaffelogic Nano 7/LINK (серии A/B/C-N)

Снимите 6 винтов с головкой 2.5 мм (шестигранник) по левому и правому бокам ростера.

Удерживая ростер устойчиво, снимите пластиковую верхнюю крышку/закрытие.

Панели могут немного разойтись после снятия.

Снимите 4 винта с головкой 2.5 мм (шестигранник) на дне ростера.

Осторожно оттяните переднюю панель.

Следите, чтобы не повредить кнопки при манипулировании передней панелью.

Установите ростер вертикально и оттяните заднюю панель от шасси, чтобы получить доступ к остальным компонентам.

Силовой кабель проходит через панель и останется подключённым; при желании поместите панель в мягкий мешок, чтобы защитить лак в процессе дальнейшего ремонта.

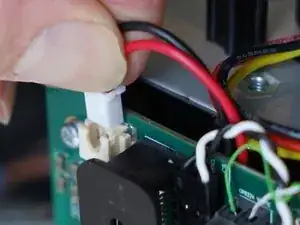

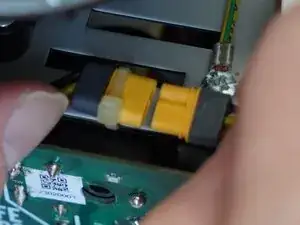

Отключите сигнальный провод SSR и мотор от платы PCB-A.

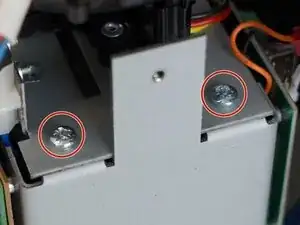

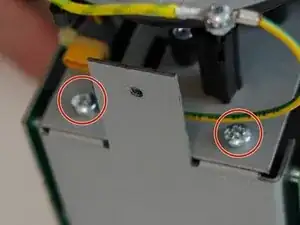

Снимите 4 винта PH2, крепящие монтажную пластину к основанию.

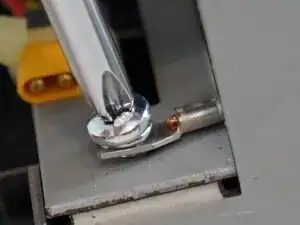

При повторной сборке убедитесь, что контакт заземления (пластина) размещён под головкой винта.

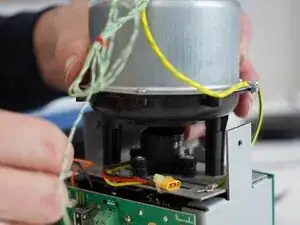

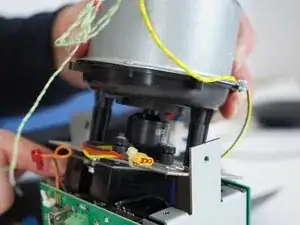

Наклоните блок вперёд, чтобы получить доступ к SSR.

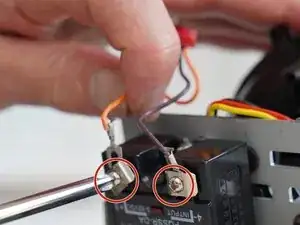

Используйте отвёртку PH2, чтобы снять управляющий провод (trigger lead).

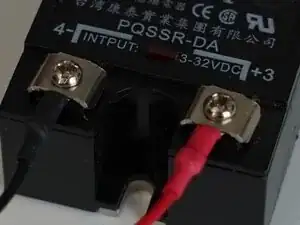

Обратите внимание, что это поляризованное соединение. Подключайте красный/оранжевый к (+), а чёрный/коричневый к (-) на SSR.

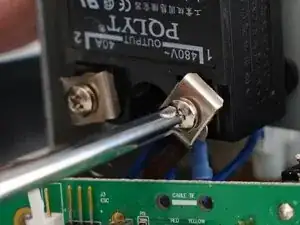

Используйте отвёртку PH2, чтобы снять два силовых лопаточных контакта (spade terminals).

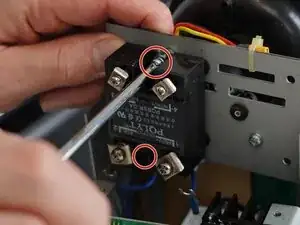

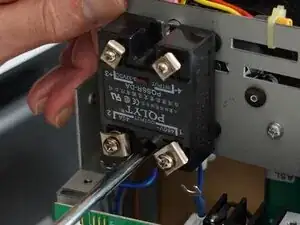

Снимите 2 винта PH2, крепящие SSR к нижней части монтажной пластины.

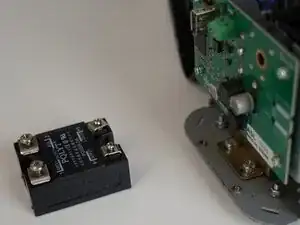

Теперь SSR можно извлечь из ростера и заменить.
