Замена элемента Kaffelogic Nano 7/LINK (A/B/C-N серийный номер)

Удалите 6 болтов с шестигранной головкой 2.5 мм с левой и правой стороны обжарщика.

Держите обжарщик устойчиво, пока удаляете пластиковую крышку.

Панели могут немного разойтись после удаления.

Удалите 4 болта с шестигранной головкой 2.5 мм на дне обжарщика.

Аккуратно отодвиньте переднюю панель.

Будьте осторожны, чтобы не повредить кнопки, маневрируя передней панелью.

Встаньте обжарщиком и аккуратно снимите заднюю панель с шасси, чтобы открыть оставшиеся компоненты.

Кабель питания проходит через панель и останется подключенным; положите панель в мягкий мешок, если хотите защитить краску во время остальных ремонтов.

Удалите 4 винта от камеры элемента PH1 из пластиковой чаши. (Один винт не показан)

При сборке убедитесь, что нет воздушного зазора, обозначенного красной и синей стрелкой.

Отложите камеру обжарки в сторону, но не отключайте провода.

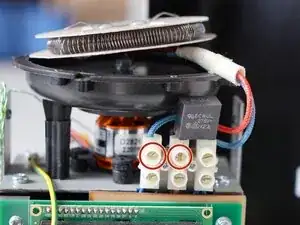

Аккуратно поднимите камеру элемента, чтобы открыть элемент. Отложите это в сторону.

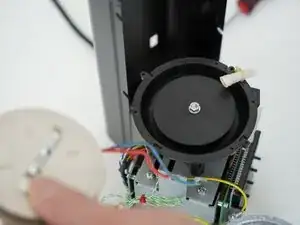

Чуть приподнимите элемент и удалите опорное кольцо.

Не прикасайтесь к спирали элемента напрямую. Масло на коже может создать горячие точки на проводе.

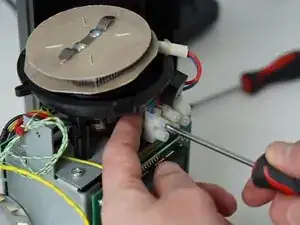

Используйте отвертку с плоским лезвием, чтобы удалить выводы элемента из клеммной колодки.

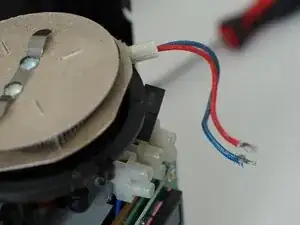

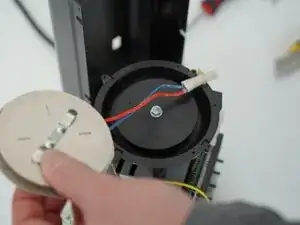

Протяните выводы элемента через стеклянные трубки, чтобы удалить элемент.

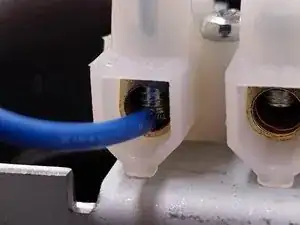

Дважды проверьте положение кабеля, чтобы винт не прижимается к проводу, а не к изоляции элемента.

Перейдите на наш вики-сайт для инструкций по калибровке скорости вентилятора и сопротивления элемента после замены элемента. Инструкции для анемометра Nucleus Link можно найти здесь.
