Замена LCD платы Kaffelogic Nano 7/LINK (A/B/C-N серия)

Удалите 6 винтов с шестигранной головкой 2,5 мм с левой и правой стороны обжарщика.

Держите обжарщик крепко, снимая пластиковую крышку.

Панели могут немного разойтись после снятия.

Удалите 4 винта с шестигранной головкой 2,5 мм на дне обжарщика.

Аккуратно снимите переднюю панель.

Берегите кнопки, маневрируя передней панелью.

Ставьте обжарщик в вертикальное положение и аккуратно снимите заднюю панель, чтобы получить доступ к остальным компонентам.

Сетевой кабель проходит через панель и останется прикрепленным; поместите панель в мягкий мешок, если хотите защитить краску во время последующих ремонтов.

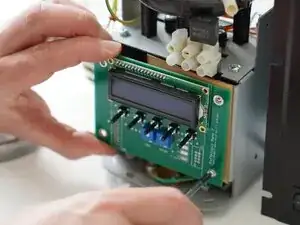

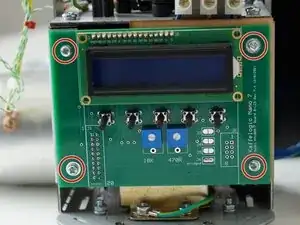

Удалите 4 винта PH2, закрепляющие плату дисплея к шасси.

Если ваш шлейф установлен спереди, отключите его перед тем, как откручивать плату.

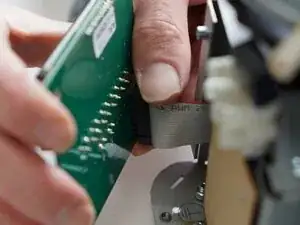

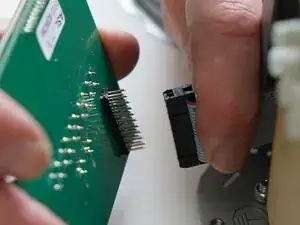

Аккуратно потяните за разъем шлейфа, чтобы снять его.
