Замена мотора и датчика керамической кофемолки Philips

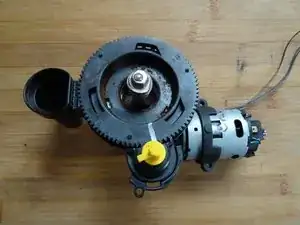

Сделайте фотографию отметки на большом зубчатом колесе; она должна находиться в том же положении при сборке.

Хотя мотор работает от 230 В, диоды обеспечивают подачу только положительных полуволнов в одну сторону. Запомните, как подключены кабели. Проверьте позже, вращается ли мотор в правильном направлении.

Вы можете протестировать мотор с помощью примерно 25 В постоянного тока. Он должен вращаться легко и потреблять около 120 мА. Если это не так, проверьте угольные щетки сбоку. Только после этого стоит рассматривать замену.

Вставьте перевод здесь

Все кронштейны—в данном случае черный резиновый рукав—должны быть перенесены на новую деталь.

Датчик скорости можно снять только изнутри. Для этого необходимо отключить его штекер от основной платы и обнажить кабели.

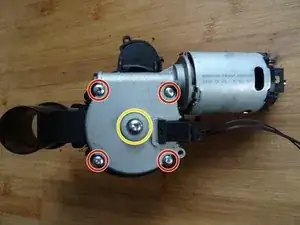

На нижней стороне механизмa помола находятся четыре винта Torx T10. Удалите их.

Винт, помеченный желтым, не должен быть удален при замене мотора.

Белый пластиковый рукав вокруг винта, помеченного желтым, должен быть перенесен на заменяемую деталь.

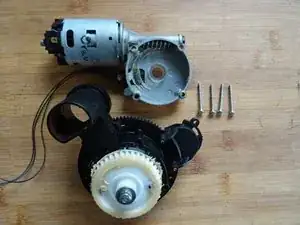

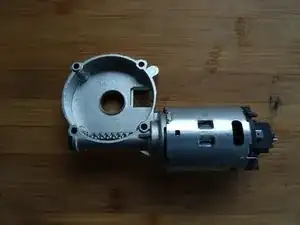

Снимите мотор.

Электроника устройства использует датчик для измерения числа оборотов. Датчик необходимо перенести на новый мотор.

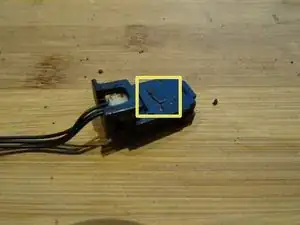

Датчик удерживается изнутри фиксирующей защелкой. Его можно снять только изнутри.

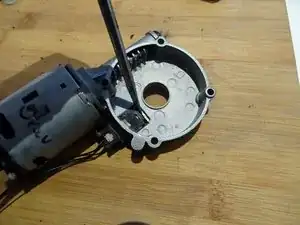

Плотно нажмите на фиксирующую защелку плоской отверткой.

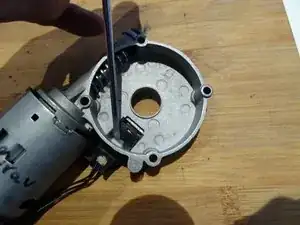

Вытяните датчик, при необходимости используя плоскую отвертку.

Перенесите датчик на новую деталь.

Чуть смажьте червячную передачу на новом моторе; старая смазка может быть достаточной, но новая смазка лучше.

Проверьте, правильно ли установлена пластиковая втулка в центральном отверстии. Закрутите мотор плотно.
