Замена платы управления Kaffelogic Nano 7/LINK (сериализация D-P)

Открутите 6 винтов с шестигранным шлицем 2,5 мм на левой и правой сторонах обжарочной машины.

Соблюдайте осторожность, чтобы не повредить кнопки при снятии передней панели — после удаления всех шести винтов панель может отпасть.

Удерживайте переднюю панель, пока снимаете пластиковую верхнюю крышку.

Осторожно отодвиньте переднюю панель в сторону.

Открутите последний винт с шестигранным шлицем 2,5 мм, фиксирующий заднюю панель.

Поднимите заднюю панель вверх, чтобы снять её с обжарочной машины.

Отложите панели в безопасное место и полюбуйтесь внутренним устройством обнажённой обжарочной машины.

Используйте отвёртку с плоским шлицем 2,0 мм, чтобы отсоединить провода термопары от платы PCB-A.

Отсоедините кабель двигателя, возможно, потребуется покачивание.

Не используйте плоскогубцы или металлические инструменты на этом разъёме, чтобы не повредить пластиковую изоляцию.

Тяните вверх разъём управляющего сигнала твердотельного реле (SSR), чтобы снять его.

Открутите 2 винта с шестигранным шлицем 2,5 мм, фиксирующих кабельный канал к основанию.

Будьте осторожны, не кладите обжарочную машину на переднюю панель — кнопки могут повредиться или отломиться.

Аккуратно отсоедините ленточный кабель.

Открутите 4 винта с крестообразным шлицем PH2, крепящих плату.

Эти винты закреплены на плате.

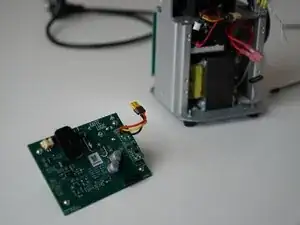

Вытяните плату от сборки основания.

Используйте плоскогубцы, чтобы отсоединить вторичные провода трансформатора с тыльной стороны платы.

Провода трансформатора можно подключить в любом направлении. Если Вы заменяете плату USB, можно оставить эти провода на месте.

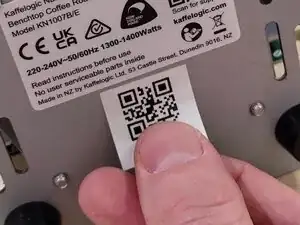

Теперь основная плата снята и готова к ремонту или замене. Замените серийный номер на дне обжарочной машины на прилагаемую QR-наклейку.

Перейдите на нашу вики-страницу за инструкциями по повторной калибровке скорости вентилятора и настройке напряжения и сопротивления нагревательного элемента после замены основной платы.

Инструкции по калибровке анемометра Nucleus Link доступны здесь.
