Замена камеры обжарки Kaffelogic Nano 7/LINK (серии A/B/C-N)

Снимите 6 винтов с головкой Hex 2.5 мм по левому и правому бокам обжарочной машины.

Зафиксируйте корпус обжарочной машины и снимите пластиковую верхнюю панель/крышку.

Панели могут слегка разойтись после снятия.

Снимите 4 винта с головкой Hex 2.5 мм на дне обжарочной машины.

Осторожно отведите переднюю панель.

Будьте внимательны, чтобы не повредить кнопки при манипуляции передней панелью.

Установите обжарочную машину в вертикальное положение и отведите заднюю панель от шасси, чтобы открыть доступ к оставшимся компонентам.

Сетевой кабель проходит через панель и останется подключённым; при желании поместите панель в мягкий мешок, чтобы защитить окраску во время дальнейшего ремонта.

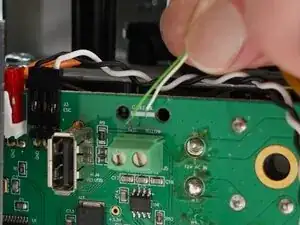

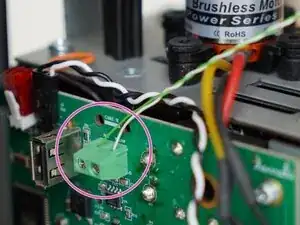

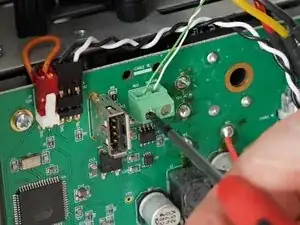

Используйте шлицевую отвёртку 2.0 мм, чтобы снять провода термопары с PCB-A.

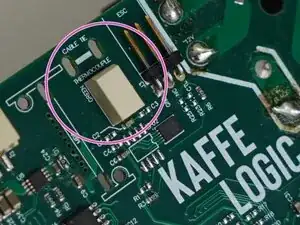

Если ваш разъём термопары выглядит так, выполните этот шаг.

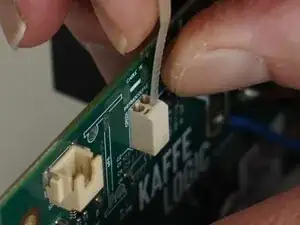

Используйте конец хомута (стяжки) или очень маленькую пластиковую лопатку, чтобы открыть контакт и вынуть/вставить провода термопары. Возможно, придётся подрезать конец хомута, чтобы он поместился в паз.

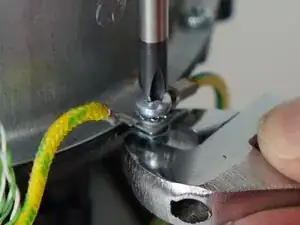

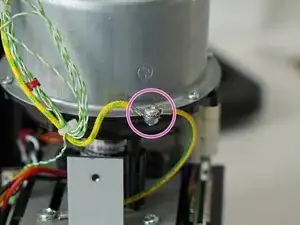

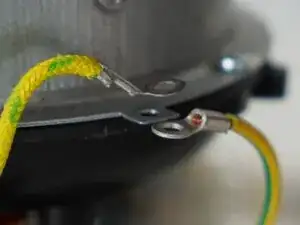

Используйте отвёртку PH2 и разводной ключ (или гаечный ключ 5.5 мм), чтобы снять винт, крепящий заземляющие проводники к камере нагревательного элемента.

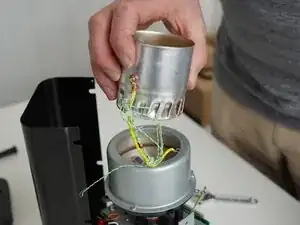

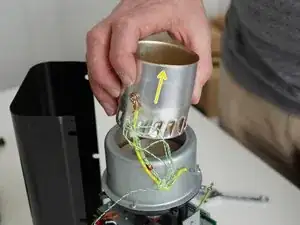

Поднимите камеру обжарки вверх — может потребоваться покачивание.

Перейдите в нашу вики для инструкций по перекалибровке скорости вентилятора после этого ремонта.

Инструкции по калибровке анемометра Nucleus Link можно найти здесь.
