Замена сетевого кабеля Kaffelogic Nano 7/LINK (серия D-P)

Снимите 6 винтов с головкой Hex 2,5 мм с левой и правой стороны аппарата.

Будьте осторожны, чтобы не повредить кнопки при снятии передней панели: после отвинчивания всех шести винтов панель может отвалиться.

Удерживайте переднюю панель, пока снимаете пластиковую верхнюю крышку/замыкание.

Аккуратно оттяните переднюю панель.

Снимите последний винт Hex 2,5 мм, фиксирующий заднюю панель.

Поднимите заднюю панель, чтобы снять её с корпуса аппарата.

Отложите панели в безопасное место и полюбуйтесь видом вашего разобранного аппарата.

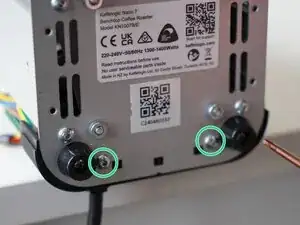

Снимите 2 винта Hex 2,5 мм, фиксирующие кабельный держатель к основанию.

Осторожно: не укладывайте аппарат на переднюю часть — кнопки могут быть повреждены или отломаны.

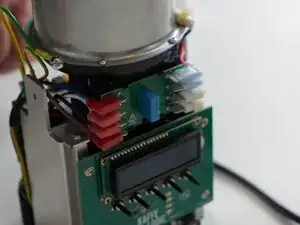

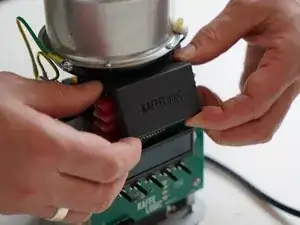

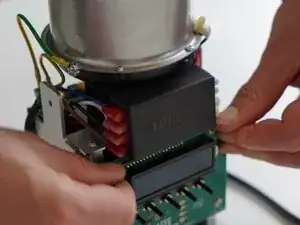

Снимите крышку клеммной платы и отложите её в сторону. Она удерживается четырьмя маленькими пластиковыми защёлками в углах.

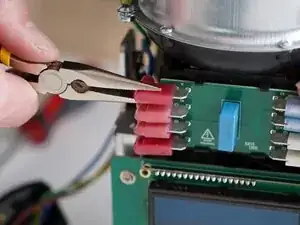

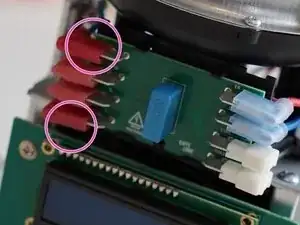

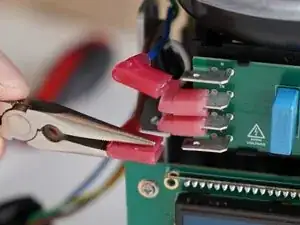

Отключите сетевые провода. Обозначены как N (нейтраль) и L (фаза).

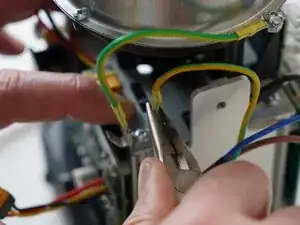

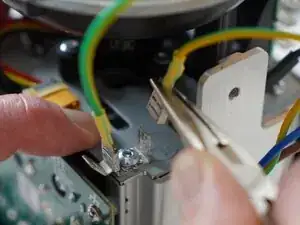

Снимите заземляющий разъём с контакта. Для этого можно использовать плоскогубцы, так как он может быть тугим.

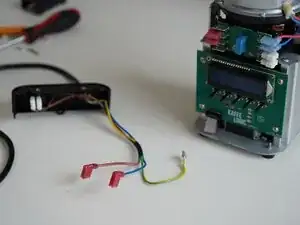

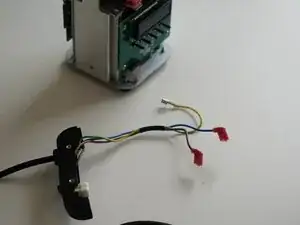

Ваш сетевой кабель теперь отсоединён и готов к ремонту или замене.
